Comment fonctionne un régulateur de charge solaire ?

Pièce clé d’un système solaire, le régulateur de charge solaire relie les panneaux à la batterie. Dans l’ensemble du système, il joue le rôle de « centre de dispatching » : il régule la tension et le courant, et détermine si la batterie peut se charger et se décharger de façon efficace et sûre. Alors que le solaire se répand et que les exigences de stabilité et de durée de vie augmentent, il est essentiel de choisir le bon régulateur. Comment fonctionne-t-il dans l’exploitation d’un système solaire ?

Qu’est-ce qu’un régulateur de charge solaire ?

Un système de régulation solaire se compose de panneaux, de batteries, d’un régulateur et de charges. Le régulateur de charge solaire, aussi appelé régulateur de charge et de décharge, comprend les familles MPPT et PWM. C’est un dispositif de commande automatique qui, dans un système solaire, contrôle la charge des batteries par des champs photovoltaïques multi-chaînes, ainsi que l’alimentation des charges d’onduleur solaire depuis les batteries. Il régule les conditions de charge et de décharge, et pilote la puissance fournie par les modules et les batteries à la charge, selon la demande. C’est le cœur de commande de tout le système solaire.

Sans régulateur, la batterie peut être endommagée par une surcharge ou une décharge trop profonde, ce qui dégrade fortement la stabilité et la durée de vie de l’ensemble du système.

Comment fonctionne un régulateur de charge solaire ?

La fonction principale d’un régulateur de charge solaire est de réguler et de contrôler le processus de charge des batteries par les panneaux, afin de les protéger contre la surcharge et la décharge trop profonde. Xindun analyse ci-dessous le principe de fonctionnement en détail :

Surveillance en temps réel de la production : Les panneaux produisent du courant continu sous la lumière, mais la tension et le courant de sortie varient fortement selon l’intensité lumineuse et la température ambiante. Une fois démarré, le régulateur collecte d’abord, via ses capteurs et circuits de surveillance, les données de tension et de courant des panneaux, afin d’obtenir l’état de puissance actuel.

Régulation et adaptation de la puissance : Le régulateur utilise ses composants électroniques internes, comme les transistors de puissance MOSFET et les circuits de modulation de largeur d’impulsion, pour ajuster la production instable des panneaux en fonction des mesures et des paramètres nominaux de la batterie. Tension et courant sont ramenés à des valeurs stables, adaptées au stockage, afin que l’énergie soit reçue de façon sûre et efficace.

Gestion du processus de charge

Étape de charge à courant constant : Lorsque la batterie est peu chargée, le régulateur lance le mode à courant constant. La batterie est chargée à une valeur fixe (par exemple 10 A). Cette étape recharge rapidement et évite l’impact d’un courant initial trop élevé.

Étape de charge à tension constante : Lorsque la batterie approche la saturation, le régulateur bascule automatiquement en tension constante. La tension de charge est stabilisée à une valeur adaptée (par exemple 14,4 V pour une batterie plomb-acide 12 V). Au fil de la charge, le courant diminue progressivement pour éviter la surcharge, afin que la batterie soit pleine sans être endommagée.

Étape d’entretien en floating : Lorsque la batterie est pleine, le régulateur entre en mode floating. Il continue d’alimenter avec un courant plus faible pour compenser l’autodécharge, maintenir la charge au plus haut et prolonger la durée de vie.

Gestion de la décharge : Lorsque le système solaire alimente l’éclairage, les appareils domestiques et d’autres charges, le régulateur surveille en temps réel la tension de la batterie. Par exemple, une décharge trop profonde des batteries plomb-acide raccourcit fortement leur durée de vie. Lorsque la tension descend à 10,5 V, le régulateur coupe rapidement le circuit de décharge pour éviter les dommages.

Suivi du point de puissance maximale (MPPT) : Le régulateur est équipé de la technologie MPPT. Il surveille en continu la tension de production du panneau et recherche en permanence le maximum du produit tension × courant (V × I). Il ajuste ensuite les paramètres de fonctionnement selon l’environnement, afin que le panneau produise toujours au meilleur rendement. Par rapport aux régulateurs traditionnels, cet ajustement intelligent peut augmenter le rendement de 10 % à 30 %, avec un avantage encore plus net par faible ensoleillement.

Mécanismes de protection : Pendant tout le fonctionnement, les protections multiples du régulateur restent actives. En cas de hausse anormale de tension, la protection contre les surtensions s’enclenche pour protéger batterie et charges ; en cas de court-circuit, le courant est coupé instantanément pour éviter un incendie ; la protection contre l’inversion de polarité ouvre le circuit si l’utilisateur inverse le plus et le moins de la batterie, afin de protéger le régulateur et les autres équipements.

Types de régulateurs de charge solaires :

En général, on distingue deux types : les régulateurs MPPT et PWM. Ils sont habituellement associés à des onduleurs dans les systèmes solaires, et ont une influence profonde sur la qualité de l’énergie reçue par l’onduleur et sur le rendement global.

1. Principe de fonctionnement

Régulateur de charge solaire PWM

PWM, ou modulation de largeur d’impulsion, consiste à commander la tension ou le courant de sortie en faisant varier la largeur des impulsions. Les régulateurs PWM sont largement utilisés dans l’électronique de puissance, par exemple pour la commande de moteurs et la gestion d’énergie. Plus la durée du niveau haut du signal PWM est longue, plus le temps de conduction dans le circuit augmente, et plus le temps de surcharge en courant s’allonge, ce qui permet de contrôler la puissance de sortie.

Régulateur de charge solaire MPPT

MPPT, ou suivi du point de puissance maximale, est surtout utilisé dans les systèmes solaires. Le régulateur MPPT détecte en temps réel la tension des panneaux et suit les valeurs maximales de tension et de courant, afin de charger la batterie à la puissance maximale. Grâce à des algorithmes spécifiques, il détermine rapidement et précisément l’état de fonctionnement en surveillant tension et courant du circuit photovoltaïque, puis ajuste l’impédance de charge ou la tension de travail pour maintenir le panneau au point de puissance maximale. Ce processus est automatique et ne nécessite pas d’intervention humaine.

2. Différence de rendement :

Le régulateur PWM a un rendement relativement bas, car il n’exploite pas pleinement la puissance maximale du panneau : le rendement de conversion de charge atteint au mieux 70 à 80 % ;

Le régulateur MPPT est plus efficace : il surveille en temps réel tension et courant, suit le point de puissance maximale (P = U × I) et charge la batterie à la puissance maximale, avec un rendement de suivi jusqu’à 99 % et un rendement du système jusqu’à 97 %, soit environ 50 % de plus qu’un système traditionnel.

3. Domaines d’application différents :

Le régulateur PWM convient lorsque le coût du système est prioritaire et que les exigences de rendement sont modestes. Sa stratégie de commande plus simple le rend moins cher, ce qui convient à certaines installations solaires de petite taille et à bas coût.

Le régulateur MPPT convient mieux lorsque le rendement du système est prioritaire. Dans les grandes centrales et les systèmes solaires distribués, il peut pleinement jouer son rôle et améliorer le rendement global.

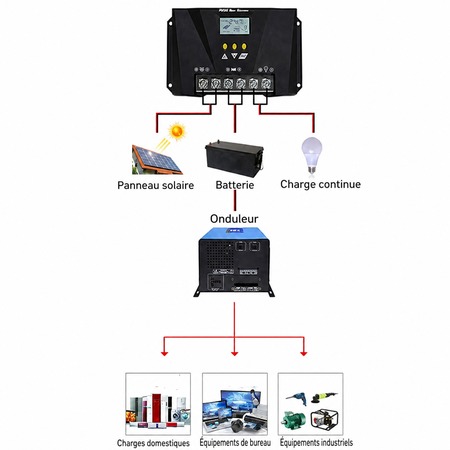

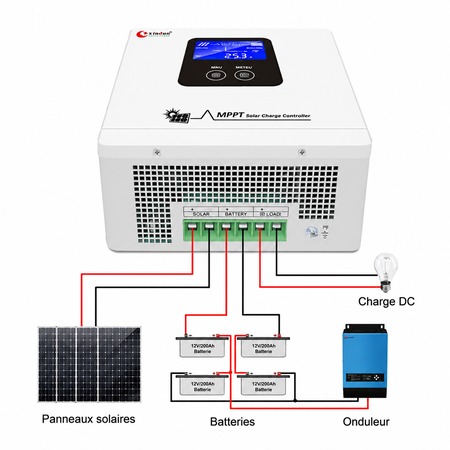

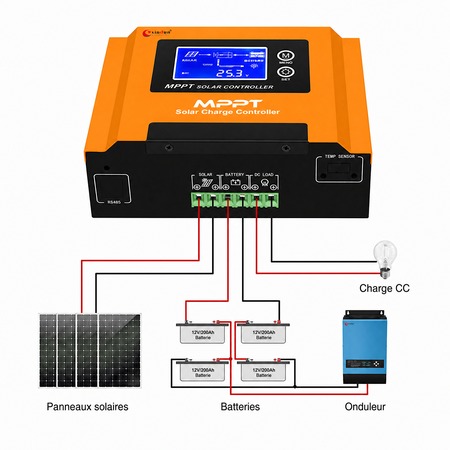

Voici les schémas de câblage de fonctionnement des régulateurs de charge solaires Xindun. Pour en savoir plus, consultez les illustrations :

Xindun est un fabricant professionnel de régulateurs de charge solaires depuis 20 ans. Nos régulateurs sont largement utilisés dans les systèmes solaires hors réseau, l’alimentation des stations de communication, les projets en zones reculées et d’autres applications. Les régulateurs de charge solaires sont le meilleur choix pour améliorer le rendement du solaire. Nous proposons aussi des onduleurs solaires, des batteries et des systèmes complets, mieux adaptés à ces régulateurs. Voici la réponse à la question « comment fonctionne un régulateur de charge solaire ». Pour un achat en volume, contactez Xindun.
