Qu’est-ce qu’un connecteur PV MC4 pour onduleurs solaires ?
De nombreux clients nous ont récemment demandé : comment les panneaux solaires se raccordent-ils aux câbles PV ? Comment les câbles PV de plusieurs groupes de panneaux solaires se raccordent-ils à l’onduleur ? Après tout, l’onduleur n’a qu’un seul jeu d’entrées PV. Nous pouvons vous le dire : cela se fait grâce à un connecteur PV MC4 (ci-après dénommé connecteur PV MC4).

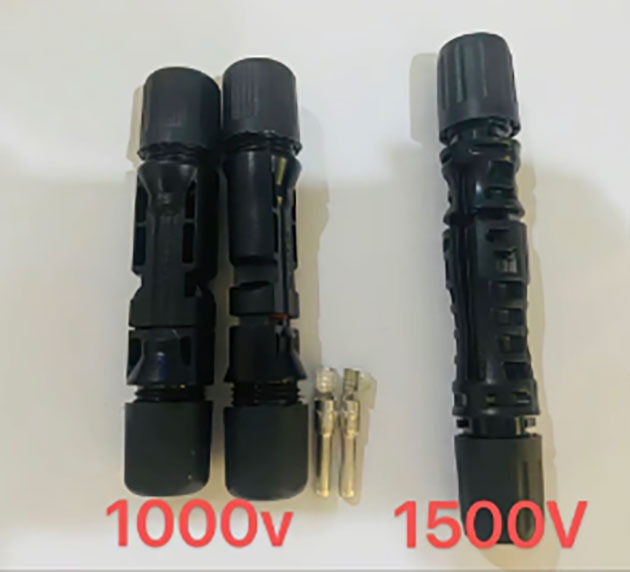

Les connecteurs PV MC4 se déclinent en deux types : 1000 V DC et 1500 V DC.
Connecteur PV MC4 1000 V DC : adapté aux systèmes solaires d’une tension nominale de 1000 V, un niveau de tension standard plus courant sur le marché.
Connecteur PV MC4 1500 V DC : adapté aux systèmes solaires d’une tension nominale de 1500 V, généralement utilisé dans les centrales solaires de plus grande envergure. Il peut supporter des tensions de système plus élevées, ce qui réduit les pertes dans les câbles et le coût du système.
Concrètement : pour les systèmes solaires raccordés au réseau, comme l’entrée PV maximale peut atteindre 1000 V DC, on choisira un connecteur PV MC4 1500 V DC ; pour les systèmes solaires hors réseau, l’entrée PV maximale est généralement de 500 V DC, on choisira donc un connecteur PV MC4 1000 V DC.

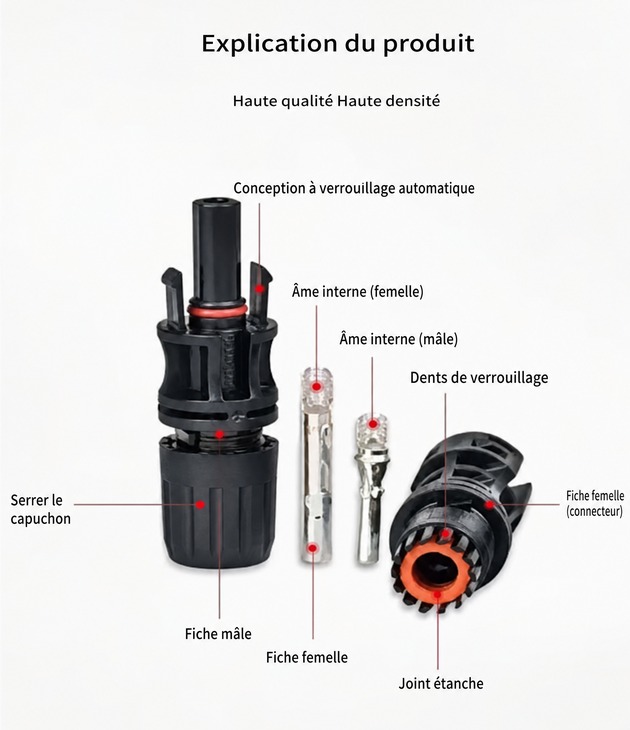

Regardons la composition du connecteur PV MC4 : le MC4 est constitué d’une paire de connecteurs, une fiche mâle et une fiche femelle. Il existe aussi une fiche reliée au câble PV.

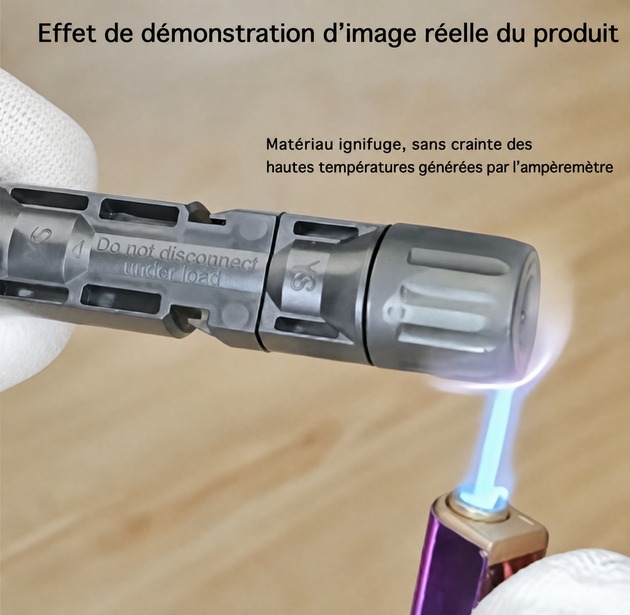

Les connecteurs PV MC4 sont généralement fabriqués en matériaux isolants PPO ou PPE, qui offrent une bonne résistance aux chocs et au vieillissement, et conviennent à une utilisation extérieure de longue durée. Les fiches mâle et femelle sont en matériaux ignifuges de qualité :

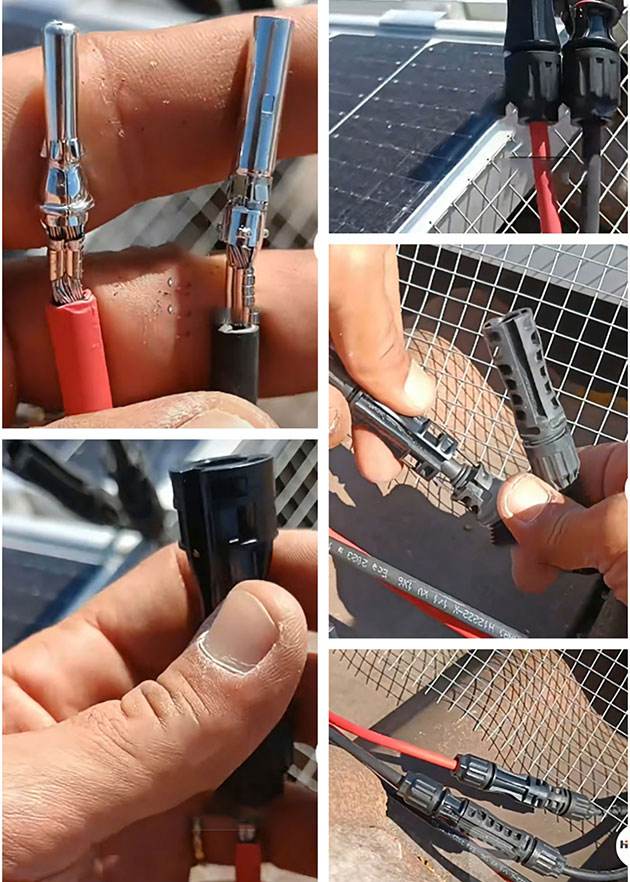

Méthode de raccordement :
D’abord, raccordez l’âme interne au câble PV.
Ensuite, reliez-la respectivement aux fiches mâle et femelle du MC4. Une fois les fiches mâle et femelle assemblées, le connecteur peut être utilisé.
Enfin, dissimulez-le sous le panneau solaire et évitez autant que possible le soleil et la pluie afin de prolonger sa durée de vie.
Xindun Power fournit toutes sortes d’accessoires nécessaires aux systèmes solaires. Surtout, nous pouvons proposer les meilleures solutions de conception d’onduleurs solaires. Si vous souhaitez concevoir un système solaire pour votre maison, votre entreprise ou votre industrie, contactez-nous.
