Quelle est la différence entre un régulateur de charge solaire et un onduleur ?
Qu’est-ce qu’un onduleur solaire ?
L’onduleur solaire convertit le courant continu en courant alternatif. Les appareils du quotidien fonctionnent en CA. Selon le raccordement au réseau, on distingue onduleurs on-grid, hybrides et hors réseau. Un onduleur hors réseau alimente de nombreux équipements dans les sites mobiles ou non électrifiés. Selon la forme d’onde, on distingue aussi onduleurs sinusoïdaux purs et onduleurs à onde carrée. L’onduleur à onde sinusoïdale pure fournit une sinusoïde plus stable, une fréquence plus précise et moins de bruit qu’une onde carrée ou approximative : il convient aux usages exigeants.
Qu’est-ce qu’un régulateur de charge solaire ?
Le régulateur de charge solaire coordonne la charge des batteries par un ou plusieurs champs photovoltaïques, et l’alimentation de la charge de l’onduleur. On l’appelle aussi régulateur de charge et décharge : il cadre les conditions de charge/décharge et module la puissance fournie par les modules et la batterie selon le besoin. Il existe en version MPPT et PWM.
Quelle est la différence entre onduleur solaire et régulateur de charge solaire ?
Tous deux sont au cœur du système solaire, mais leurs rôles divergent.
1. Fonctions différentes
L’onduleur transforme le CC des panneaux ou de la batterie en CA pour les appareils. Le régulateur pilote charge et décharge des batteries pour les faire travailler en sécurité et avec un bon rendement.
2. Emplacements différents
Hors réseau, l’onduleur se place entre la batterie et les usages ; en on-grid, entre les panneaux et le réseau. On l’installe souvent à l’intérieur, dans un local ventilé, près des charges. Le régulateur se place entre panneaux et batteries, en intérieur ou en extérieur, pour recevoir le signal des panneaux.
3. Caractéristiques d’entrée et de sortie
Régulateur solaire : entrée CC depuis les panneaux, sortie CC régulée pour la batterie ; la puissance varie selon la capacité et le stade de charge.
Onduleur solaire : entrée CC (panneaux ou batteries), sortie CA. Puissance, tension et fréquence doivent correspondre aux appareils, par exemple 220 V, 50 Hz / 60 Hz pour un petit usage résidentiel.
Qu’est-ce qu’un régulateur et onduleur solaire tout-en-un ?
C’est un appareil qui réunit régulateur de charge et onduleur à onde sinusoïdale pure. Il convertit le CC (panneaux ou batteries) en CA sinusoïdal pur pour l’habitat, le tertiaire ou l’industrie, et peut aussi recharger la batterie depuis une source CA externe. L’onduleur assure la conversion CC/CA ; le régulateur optimise la charge des panneaux et évite la surcharge. Un boîtier unique réduit emballage et transport, gagne de la place et simplifie l’installation : un format de plus en plus demandé.
Voici les régulateurs, onduleurs sinusoïdaux purs et combinés tout-en-un que nous recommandons.

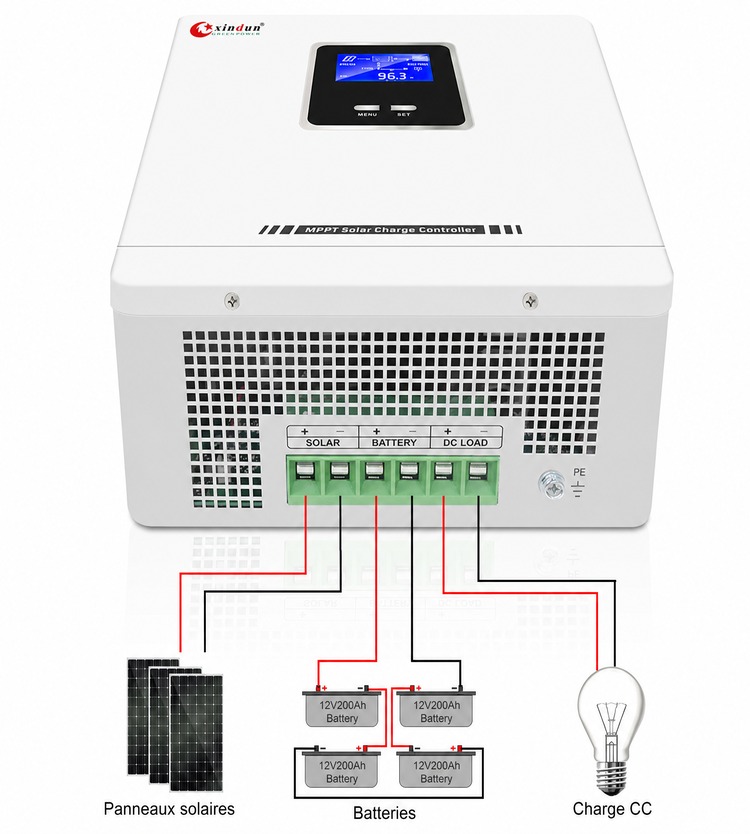

Régulateur de charge solaire série Wonder2
Tension batterie : 12 V / 24 V / 48 V CC
Sortie : 10 A / 20 A / 30 A / 40 A / 50 A / 60 A / 80 A / 100 A
Caractéristiques :
1. Suivi du point de puissance maximale, rendement jusqu’à 99 %.
2. Plusieurs modes de charge, pour des usages variés.
3. Très large plage de tension d’entrée PV, configuration plus souple.
4. Compatible plomb-acide et lithium, avec paramètres de charge/décharge personnalisables.
5. Fonction d’activation des batteries lithium.
6. Protections : inversion batterie, inversion PV, surintensité de charge, surintensité de sortie CC, surchauffe, surtension et sous-tension.
7. Gestion intelligente de la batterie pour allonger sa durée de vie.
8. RS485 (Modbus) et application mobile pour une supervision unifiée.
Détails du régulateur Wonder2 :

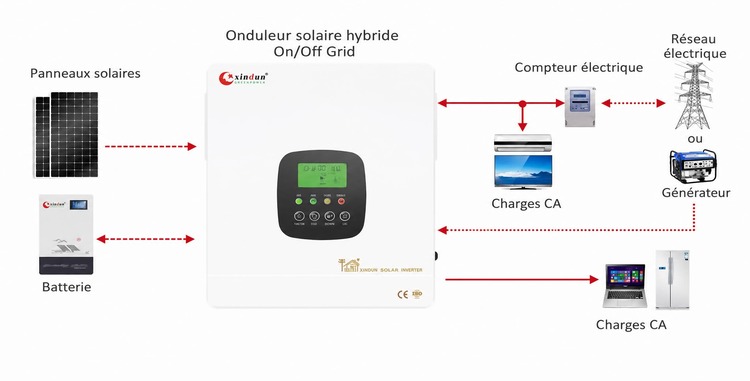

Série HFP — régulateur et onduleur solaire tout-en-un
Tension batterie : 12 V / 24 V / 48 V CC
Sortie : 220 V / 230 V / 240 V CA
Caractéristiques :
1. Sortie sinusoïdale pure, compatible avec de nombreux appareils.
2. Paramètres de charge et décharge réglables selon le type de batterie.
3. Large plage MPPT, y compris à basse tension CC.
4. RS485, contacts secs et suivi Wi-Fi via application.
5. Fonctionnement sans batterie possible, et communication BMS lithium.
6. Modes on-grid, hors réseau et hybride, avec priorités réglables.
7. Architecture haute fréquence : densité de puissance élevée, format compact.
8. Tension et fréquence de sortie réglables selon le réseau local.
9. Stockage bidirectionnel : charge de la batterie et restitution de l’énergie.
10. Courant de charge personnalisable selon la capacité de la batterie.
Détails de l’onduleur solaire HFP :

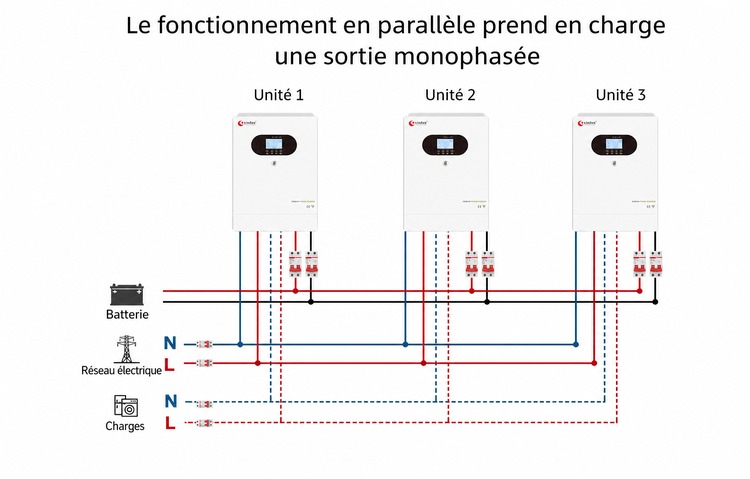

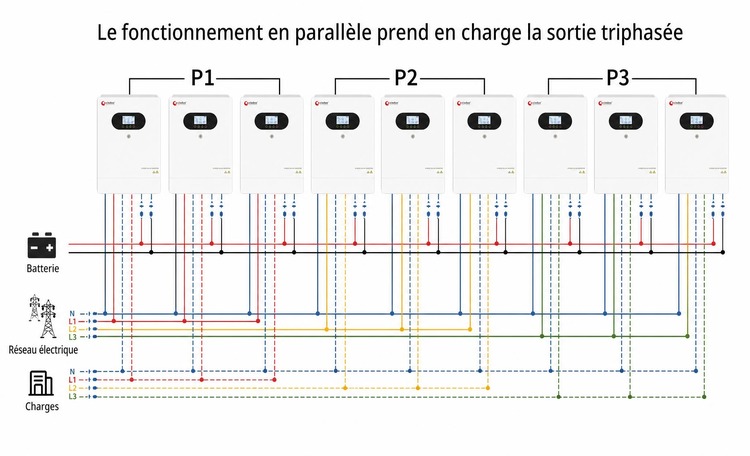

Série HP PLUS+ — régulateur et onduleur solaire tout-en-un
Tension batterie : 48 V CC
Sortie : 208 V / 220 V / 230 V / 240 V CA
Caractéristiques :
1. Jusqu’à 9 unités en parallèle, une unité extensible à 45 kW.
2. Protections surcharge, surchauffe et court-circuit.
3. Supervision à distance via application ou ordinateur.
4. Conception haute fréquence, rendement élevé, pertes à vide réduites.
5. Sortie sinusoïdale pure pour des charges plus sûres.
6. Alimentation hybride solaire / secteur, répartition intelligente.
7. Régulateur solaire MPPT intégré.
Détails de l’onduleur solaire HP PLUS+ :

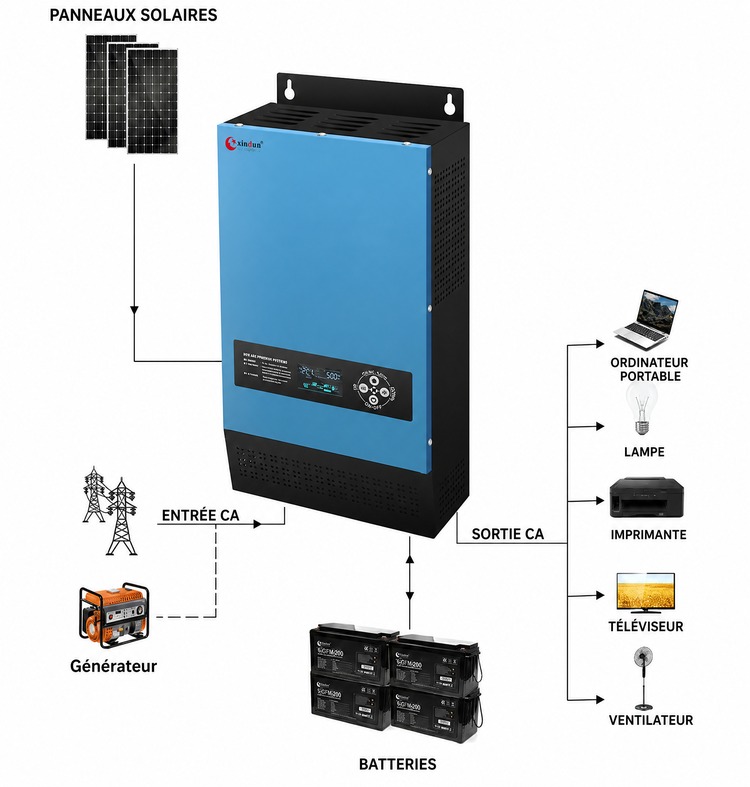

Série LS — régulateur solaire et onduleur à onde sinusoïdale pure
Tension batterie : 12 V / 24 V / 48 V CC
Sortie : 110 V / 120 V / 220 V / 240 V CA
Caractéristiques :
1. Pic de démarrage jusqu’à x3, avec protections automatiques.
2. Transformateur toroïdal basse fréquence à faibles pertes, sinusoïde pure.
3. Sortie split-phase 110 V / 220 V ou 120 V / 240 V selon les régions.
4. Codes de défaut en temps réel pour localiser un incident.
5. Montage mural, gain de place.
6. Régulateur MPPT intégré (option) pour améliorer la charge solaire.
7. Compatible groupes diesel et essence.
8. Courant de charge CA 0-30 A réglable, modes priorité secteur ou priorité onduleur.
Détails de la série LS tout-en-un :

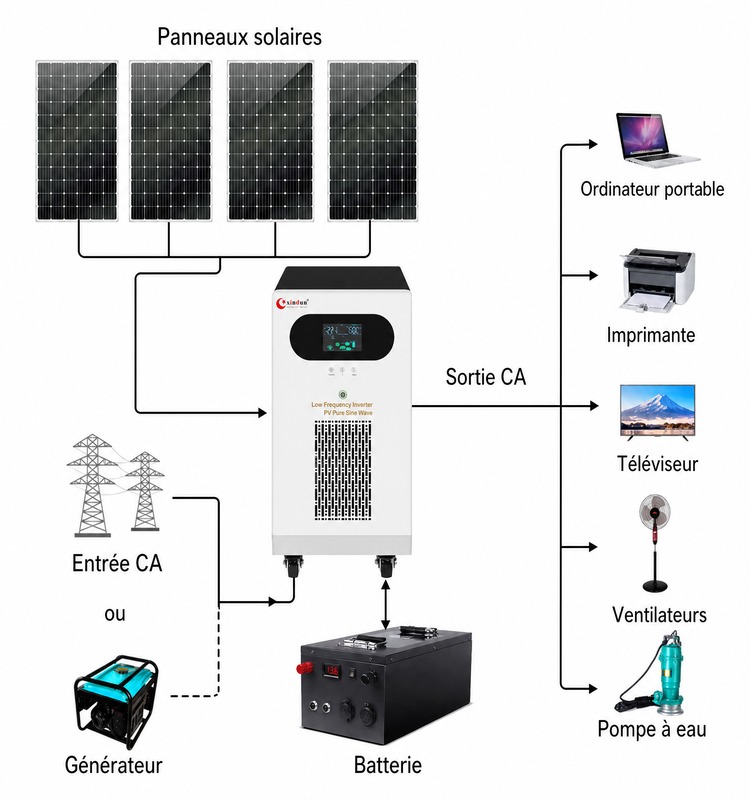

Série WF — régulateur solaire et onduleur à onde sinusoïdale pure
Tension batterie : 12 V / 24 V / 48 V / 96 V / 192 V / 240 V / 384 V CC
Sortie : 110 V / 120 V / 220 V / 230 V / 240 V CA
Caractéristiques :
1. Diagnostic par codes de défaut pour suivre l’état de l’appareil.
2. Modes priorité secteur ou priorité onduleur, courant de charge secteur 0-20 A réglable.
3. Entrée secteur ou groupe diesel / essence, avec stabilisation tension/fréquence.
4. RS485 et application mobile (option) pour la gestion à distance.
5. Régulateur MPPT optionnel, courant de charge solaire 10 A-100 A.
6. Pic de démarrage supérieur à x3, arrêt automatique en surcharge, court-circuit ou surchauffe.
7. Transformateur toroïdal à faibles pertes, sortie sinusoïdale pure compatible avec de nombreuses charges.
Détails de la série WF tout-en-un :
Xindun Power est un fabricant de produits solaires fondé en 2006. L’entreprise conçoit et produit des onduleurs solaires à onde sinusoïdale pure, des régulateurs, des batteries et des systèmes. Avec près de 20 ans d’expérience, Xindun fournit des solutions résidentielles, tertiaires et industrielles, ainsi que des services OEM/ODM. Grossistes et négociants sont les bienvenus pour l’achat en volume.
