Comment choisir le meilleur régulateur de charge solaire pour onduleur
Dans un système solaire, le régulateur de charge n’assure pas seulement le flux d’énergie entre les panneaux et la batterie : il compte aussi pour l’onduleur. On distingue MPPT et PWM. Choisir le bon régulateur MPPT ou PWM améliore le rendement, prolonge la vie des batteries et aide l’onduleur à travailler efficacement.
Le régulateur de charge solaire se place entre le champ photovoltaïque et le parc de batteries. Il contrôle l’entrée d’énergie vers la batterie et, en même temps, l’alimentation de la charge de l’onduleur. Il coordonne panneaux, batterie, onduleur et charges pour stabiliser tout le système hors réseau.
Qu’est-ce qu’un régulateur de charge solaire MPPT ?
MPPT signifie Maximum Power Point Tracking (suivi du point de puissance maximale). On parle aussi de régulateur de charge et décharge solaire. Il pilote la charge des batteries depuis les panneaux et fournit une tension adaptée aux appareils sensibles. Il convient notamment aux sites isolés (télécoms, supervision). La puissance des panneaux varie avec l’ensoleillement, la température et la charge ; la courbe est non linéaire et possède un point de puissance maximale. Le MPPT suit ce point en temps réel, ajuste tension et courant, et maintient les panneaux au meilleur rendement. Il gère aussi une alimentation stable vers l’onduleur.
Qu’est-ce qu’un régulateur de charge solaire PWM ?
PWM signifie Pulse Width Modulation (modulation de largeur d’impulsion). C’est une commande analogique qui module le temps de conduction d’un transistor ou d’un MOSFET. Il convient surtout aux régulateurs de panneaux d’environ 100 W ou moins. En ajustant la tension des panneaux, il module le courant envoyé à la batterie. Quand celle-ci est presque pleine, le régulateur PWM réduit le courant pour éviter la surcharge, en jouant sur la « largeur d’impulsion » : le courant est découpé périodiquement, et le temps « on » diminue pour ralentir la charge.
Quelle différence entre régulateur MPPT et régulateur PWM ?
1. Méthode de contrôle
Le PWM règle le courant selon le rapport entre tension de sortie et tension batterie. Le MPPT fait monter progressivement la tension modulée pour trouver et maintenir le point de fonctionnement optimal du panneau.
2. Rendement et performances
Le PWM ne tire pas pleinement le maximum des panneaux : le rendement de conversion de charge plafonne souvent à 70-80 %.
Le MPPT suit tension et courant en temps réel (P = U × I), avec un suivi jusqu’à 99 % et un rendement système pouvant atteindre 97 %, soit environ 50 % de mieux qu’un système traditionnel.
3. Usages
Le PWM convient quand le coût prime et que le rendement n’est pas critique : petite installation, budget serré, stratégie simple.
Le MPPT s’impose dès que le rendement compte : centrales plus importantes, systèmes distribués.
4. Fonctionnement
Le PWM compare tension batterie et tension de charge et maintient l’ondulation dans une plage : simple et économique, mais peu efficace.
Le MPPT calcule la puissance à partir de la tension et du courant des panneaux, puis ajuste dynamiquement la tension de commande pour rester au point maximal.
5. Avantages et limites
Le PWM est simple et peu coûteux, donc adapté aux petites puissances. En revanche, le rendement est plus faible, la durée de vie des batteries peut être moins bien préservée, et le bruit peut être plus marqué. Le MPPT coûte plus cher, mais il extrait davantage de puissance, ménage mieux les batteries et offre plus de fonctions de gestion.
Comment choisir le meilleur régulateur MPPT ou PWM pour votre onduleur ?
Taille du système, rendement visé, budget et usage réel : ce sont les critères. Voici trois régulateurs solaires Xindun parmi les plus demandés.
Série KY1 — régulateur de charge solaire PWM
Tension batterie : 12 V / 24 V / 48 V CC
Sortie : 10 A / 20 A / 30 A / 40 A / 50 A / 60 A
Caractéristiques :
1. Charge en trois étapes (courant constant, tension constante, floating) pour éviter la surcharge et prolonger la vie de la batterie.
2. Économique, compact, peu gourmand en espace d’installation.
3. Détection automatique de la tension batterie (12 V ou 24 V), installation plus simple.
4. Compatible batteries plomb étanches, gel, plomb ouvert et AGM.
5. Protections : surcharge, décharge profonde, surcharge de courant, court-circuit, inversion, surchauffe et foudre.
6. Plusieurs modes de charge, pour adapter la sortie aux usages.
Régulateur PWM série KY1 pour onduleur :
Série Wonder1 — régulateur de charge solaire MPPT
Tension batterie : 12 V / 24 V / 48 V / 96 V / 192 V / 216 V / 240 V / 384 V CC
Sortie : 10 A / 20 A / 30 A / 40 A / 50 A / 60 A / 80 A / 100 A
Caractéristiques :
1. Suivi MPPT jusqu’à 99 %, nettement plus efficace qu’un PWM.
2. Environ 20 % de production en plus qu’un PWM, pour un meilleur rendement global.
3. Identification automatique de la tension batterie (12 V, 24 V, 48 V).
4. Large plage de tension d’entrée, pour configurer le champ solaire plus librement.
5. Compatible batteries lithium, avec une charge adaptée.
6. Gestion intelligente de la batterie : suivi d’état et stratégie de charge pour allonger la durée de vie.
7. Interface RS485 pour supervision et transmission de données à distance.
8. Fonctionnement en parallèle pour augmenter la capacité si la charge ou le champ solaire grandit.

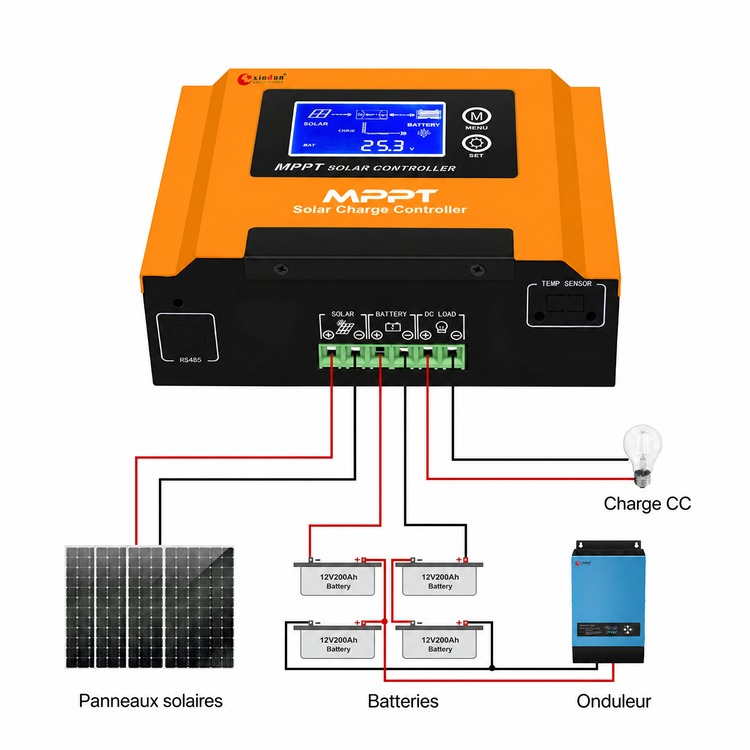

Régulateur MPPT série Wonder 1 pour onduleur :
Série Wonder2 — régulateur de charge solaire MPPT
Tension batterie : 12 V / 24 V / 48 V / 96 V / 192 V / 216 V / 240 V / 384 V CC
Sortie : 10 A / 20 A / 30 A / 40 A / 50 A / 60 A / 80 A / 100 A
Caractéristiques :
1. Très large tension d’entrée solaire (80 V-120 V), configuration simplifiée.
2. Plusieurs modes de charge réglables selon les applications.
3. Fonction d’activation des batteries lithium et protection de charge.
4. Algorithme MPPT jusqu’à 99 %, environ 20 % de mieux qu’un PWM classique.
5. RS485 (compatible Modbus) et application mobile pour le suivi à distance.
6. Protections : inversion batterie, inversion PV, surintensité de charge, surintensité de sortie CC, surchauffe, surtension et sous-tension.

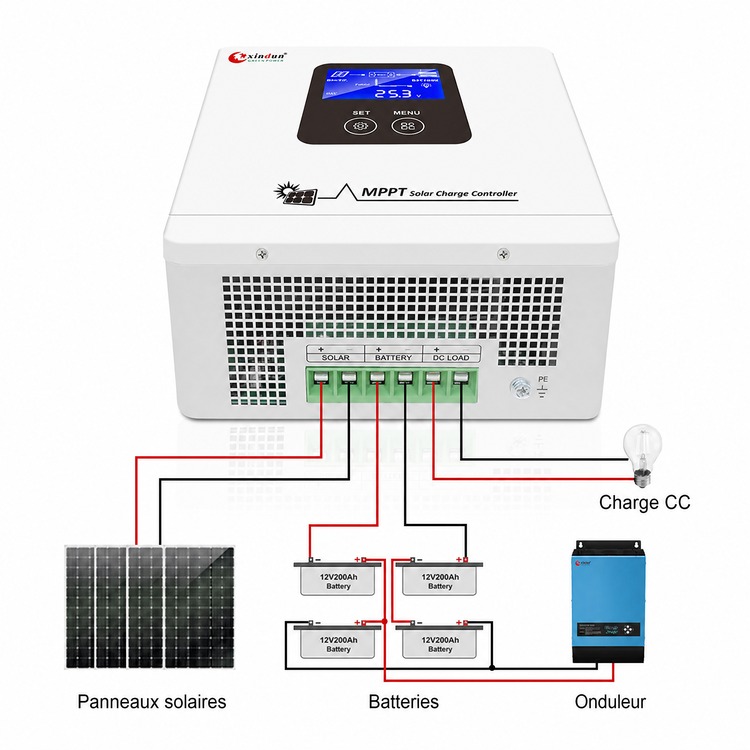

Régulateur MPPT série Wonder 2 pour onduleur :
Pourquoi choisir un régulateur de charge solaire Xindun Power ?
Xindun fabrique des régulateurs solaires depuis près de 20 ans, avec une équipe R&D de plus de 30 personnes et une usine moderne de plus de 10 000 m². Nos régulateurs MPPT et PWM sont fournis à des importateurs, grossistes, distributeurs et négociants dans plus de 100 pays. Ils portent les certifications ISO 9001:2015, ISO 14001:2015, CE, et répondent aux normes nationales des produits solaires. Nous produisons aussi onduleurs, batteries et systèmes solaires associés. Qualité et service font partie de la coopération avec Xindun. Pour un régulateur MPPT ou PWM, contactez-nous.
