Description

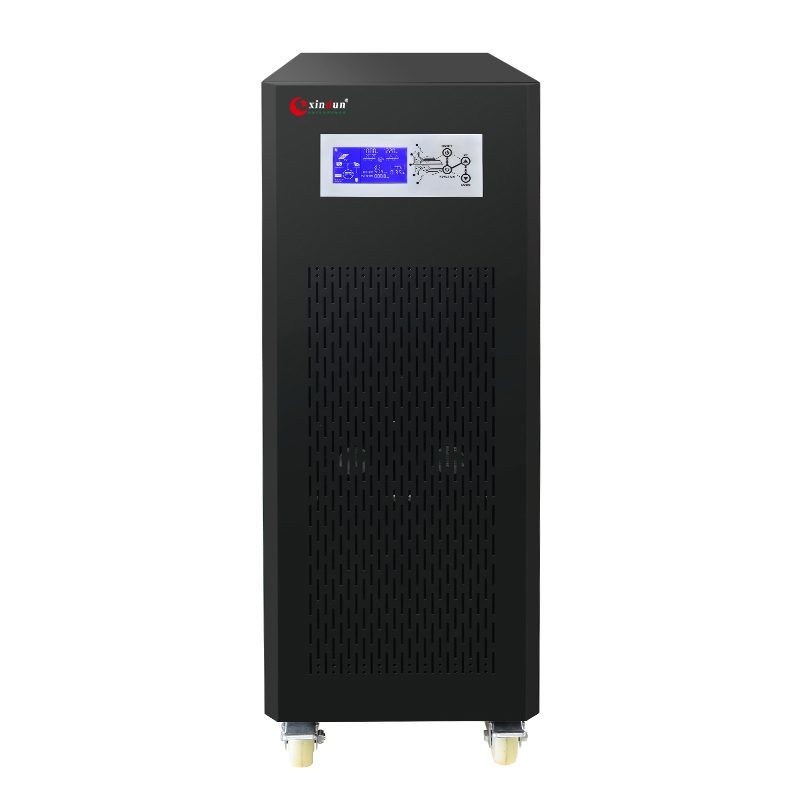

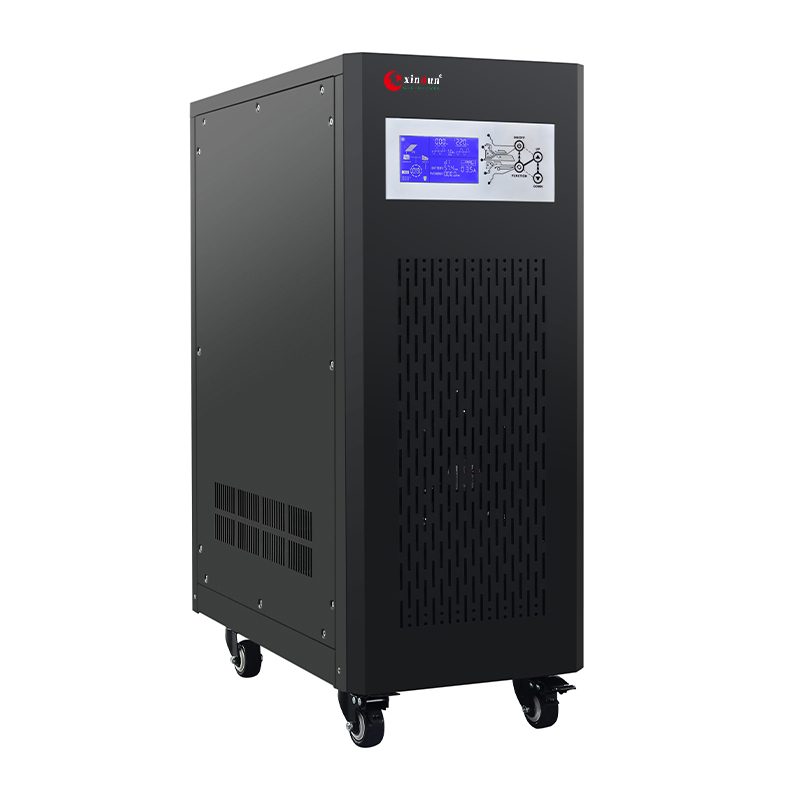

Onduleur solaire triphasé 48 V 96 V 192 V 384 V avec une large plage de puissance de 3 kW à 160 kW, qui prend en charge la sortie monophasée et la sortie triphasée et peut être chargé en même temps, compatible avec le secteur, l’énergie du générateur, l’énergie solaire et le chargement de la batterie tout en un, contrôleur solaire mppt intégré pour réduire l’espace d’installation des composants du système d’énergie solaire. & Service ODM, personnalisez le logo et l’apparence pour vous.
Caractéristiques
1. Prend en charge la conception de charge de déséquilibre triphasée à 100 %, la puissance de crête 3 fois supérieure, la sortie d’onde sinusoïdale pure, assure une conversion d’énergie efficace et stable.
2. Les onduleurs solaires triphasés sont capables de convertir une alimentation triphasée en monophasée ou monophasée en triphasée, tout en fournissant également une sortie monophasée et triphasée simultanée.
3. Le contrôleur de charge PWM ou MPPT intégré est facultatif, ce qui facilite la connexion et permet d’économiser de l’espace d’installation. De plus, nous offrons également la possibilité de prendre en charge des contrôleurs solaires externes pour une maintenance plus facile.
4. Paramètre de courant et de tension de charge CA réglable et mode de fonctionnement, les utilisateurs peuvent personnaliser les paramètres selon leurs besoins.
Une large plage de puissance de 5,3 kW à 150 kW s’applique à divers équipements et fait face à l’environnement difficile du réseau.
6. Prend en charge une variété d’options d’interface de communication, de communication RS485 et d’application (WIFI et GPRS), de surveillance et de contrôle à distance.
7. Degré de protection IP65, surcharge, surchauffe, protection contre les courts-circuits.
Spécifications techniques
Puissance nominale : 3,2 kW-160 kW.
Tension de la batterie : 48 V CC/96 V /192 V /384 V
Tension de sortie (mode CA) : 380 V CA /400 V CA
Fréquence de sortie (mode AC) : 50 Hz, 60 Hz.
Mode de charge : MPPT ou PWM
Courant de charge CA maximum : 0-45A
Courant de charge PV maximum :
PWM : 10 A/20 A/30 A/40 A/50 A/60 A (système 48 V) ; 50A/100A/150A/200A (système 96V/192V/384V)
MPPT : 10 A/20 A/30 A/40 A/50 A/60 A/80 A/100 A (système 48 V) ; 50A/100A (système 96V/192V/384V)
Puissance maximale du générateur photovoltaïque :
Système 48 V : 560 W (10 A)/1 120 W (20 A)/1 680 W (30 A)/2 240 W (40 A)/2 800 W (50 A)/3 360 W (60 A)/4 480 W (80 A)/5 600 W (100 A) ;
Système 96 V : PWM : 5,6 kW (50 A)/11,2 kW (100 A)) / (MPPT : 5,6 kW (50 A)/5,6 kW x 2 (100 A) ;
Système 192 V : PWM : 11,2 kW (50 A)/22,4 kW (100 A)/16,8 kW x 2 (150 A)/22,4 kW x 2 (200 A) / MPPT : 11,2 kW (50 A)/11,2 kW x 2 (100 A) ;
Système 384 V : PWM : 22,4 kW (50 A)/44,8 kW (100 A)/33,6 kW x 2 (150 A)/44,8 kW x 2 (200 A)/MPPT : 22,4 kW (50 A)/22,4 kW x 2 (100 A).
Schéma de câblage

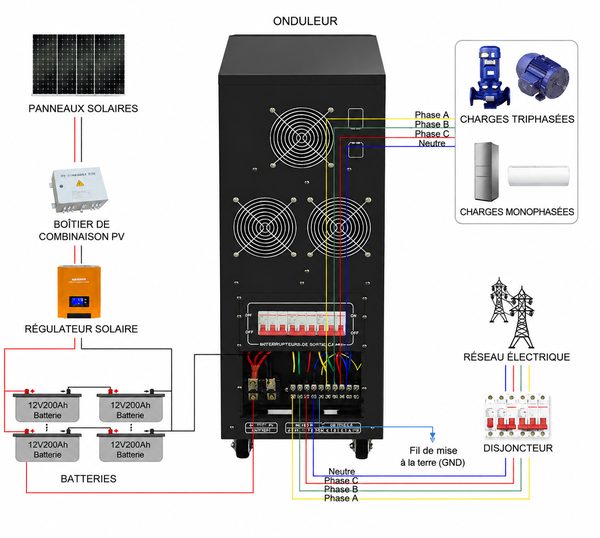

(1) schéma de câblage 4kva-8kva

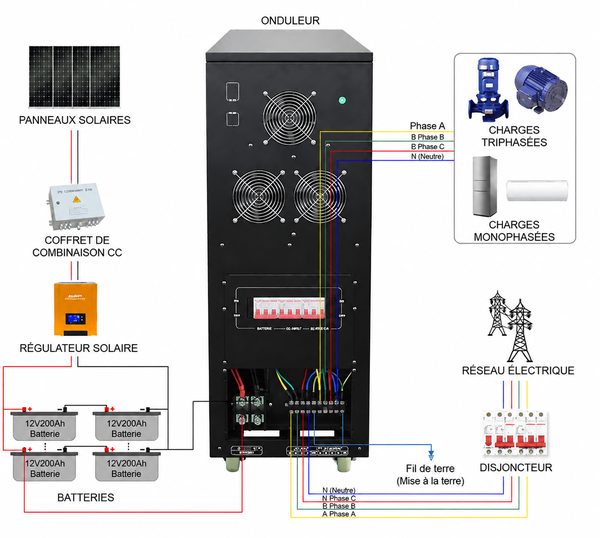

(2) schéma de câblage 10kva-30kva

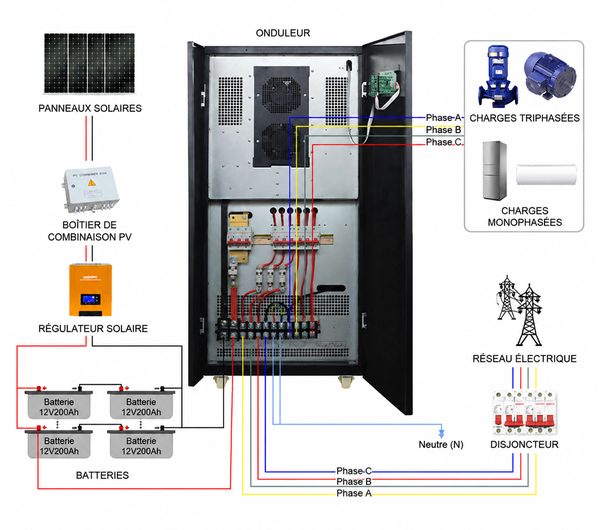

(3) schéma de câblage 40kva-80kva

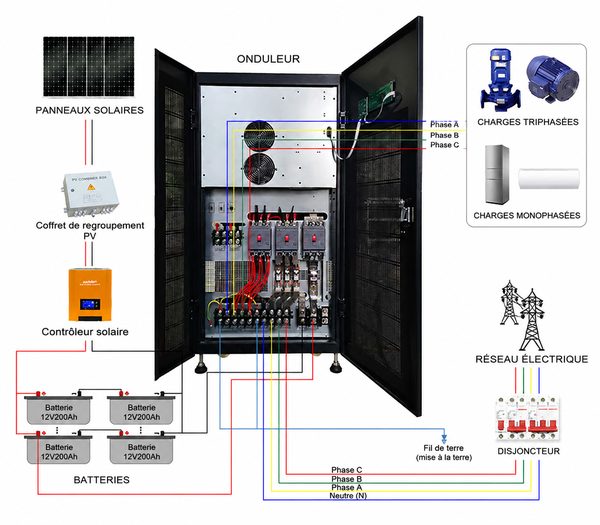

(4) Schéma de câblage 100kva-150kva
Notre vitrine de schémas de câblage présente une représentation claire du port de connexion du réseau, de la batterie et du panneau solaire, veuillez noter les pôles positifs et négatifs.
Ce que nous proposons
1. Offre d’échantillon gratuite : Xindun Power propose des échantillons, vous permettant de découvrir directement nos produits. De plus, pour les commandes groupées, nous déduirons les coûts des échantillons de votre total, vous fournissant ainsi gratuitement ces échantillons de qualité supérieure.
2. Vente en gros de produits d’onduleurs solaires triphasés : explorez le vaste inventaire de Xindun et ses prix de gros compétitifs, soigneusement conçus pour améliorer la rentabilité de votre entreprise. Avec quatre lignes de production efficaces et une équipe de techniciens qualifiés, chacun possédant plus d’une décennie d’expertise en fabrication d’onduleurs, nous garantissons une productivité élevée et des capacités de fabrication robustes. Notre réseau mondial d’entrepôts à l’étranger garantit un stock suffisant pour une exécution des commandes dans les délais. En tant que fabricant d’origine d’onduleurs, Xindun Power propose des prix très compétitifs, ouvrant la voie à un partenariat prospère et durable.
3.Onduleur hybride triphasé acceptant OEM/ODM : Xindun est fier d’offrir des services OEM/ODM, comprenant des logos personnalisés, des designs extérieurs, une tension spéciale et une personnalisation de la puissance, le tout avec une flexibilité dans les commandes minimales de RFQ. Avec 15 brevets de modèles d’utilité, 10 brevets de logiciels informatiques et 5 brevets de conception, nos capacités complètes de recherche et de conception sont à votre disposition. De plus, nous détenons diverses certifications nationales d’inspection professionnelle, notamment CE, IEC, TUV, TLC, ISO, MCS, etc. Nous aidons les importateurs et les commerçants à fabriquer leurs produits de marque, en les aidant à fabriquer des articles uniques et à acquérir un avantage concurrentiel sur le marché.
4. Personnalisation des solutions d’onduleurs triphasés hors réseau : Xindun s’engage pleinement à fournir des solutions solaires personnalisées pour les projets d’ingénierie. De la conception du projet, de la configuration et de la fabrication du produit à l’installation, au débogage, au post-assistance et à l’analyse du retour sur investissement, notre service tout compris vous permet de contrôler votre avenir solaire tout en protégeant votre temps et vos ressources précieux.
Force de production de l’usine Xindun Power
Depuis plus de 20 ans, Xindun est spécialiste de la création d’onduleurs solaires triphasés. Notre vaste installation de 20 000㎡ abrite un effectif de plus de 200 travailleurs. Nous approvisionnons des clients dans plus de 100 pays en Asie, en Afrique, en Amérique latine et au-delà. Comptez sur nos processus de production rationalisés pour respecter vos délais de livraison. Xindun, votre partenaire de confiance pour les onduleurs solaires triphasés de haute qualité.
Conseils d’application et d’approvisionnement
Xindun est un fournisseur chinois de systèmes d’énergie solaire avec plus de 20 ans d’expérience, une usine de 20 000 m² et une équipe de plus de 200 personnes. Les distributeurs, installateurs et bureaux d’études peuvent demander une configuration adaptée à la tension, à la puissance, au réseau local et aux charges réelles.
Pour une recommandation précise, communiquez la puissance des appareils, le profil de charge, l’autonomie souhaitée et les conditions du site. Notre équipe peut proposer une solution d’onduleur, de batteries, de panneaux et de contrôleurs cohérente.
