Description de l’onduleur hybride raccordé et hors réseau
L’onduleur hybride raccordé et hors réseau de la série HFP-C est une évolution haute performance des séries HFP et HFP-S. Sa conception à double sortie CA, composée d’une sortie principale et d’une sortie secondaire, permet d’alimenter simultanément différents types de charges. Elle s’adapte avec souplesse à divers scénarios d’utilisation et fournit une solution d’alimentation fiable aux utilisateurs résidentiels comme commerciaux. Son design moderne intègre un grand anneau lumineux à LED RGB dont l’utilisateur peut régler librement la couleur, la luminosité et les effets d’affichage. Huit couleurs sont disponibles : bleu, vert, bleu clair, rose, jaune, violet, orange et bleu blanc. Cet éclairage apporte une esthétique agréable et améliore l’ambiance et l’expérience d’utilisation. Le rendement de conversion de l’onduleur atteint 94 %. Il accepte les fréquences d’entrée de 50 Hz et 60 Hz et intègre un régulateur solaire MPPT dont la plage de suivi est de 40 V à 450 VCC, pour une utilisation efficace de l’énergie solaire. L’onduleur possède une interface de communication RS485 et une application mobile WiFi/GPRS de surveillance à distance, permettant de suivre l’état du système en temps réel et d’améliorer l’efficacité de l’exploitation et la facilité d’utilisation.
Caractéristiques de l’onduleur hybride raccordé et hors réseau
1. L’anneau lumineux à LED RGB permet de personnaliser les couleurs et les effets, en associant esthétique et expérience sur mesure.
2. La double sortie CA répartit intelligemment les charges critiques et les charges ordinaires afin d’assurer le fonctionnement stable des équipements essentiels.
3. La conception haute fréquence réduit l’encombrement, augmente la densité de puissance, économise l’espace d’installation et améliore le rendement global.
4. Le stockage d’énergie et le contrôle du courant bidirectionnels permettent au photovoltaïque et au réseau de charger la batterie, garantissant ainsi une alimentation continue.
5. Le passage flexible entre les modes raccordé, hors réseau et hybride répond aux besoins d’alimentation de nombreux scénarios.
6. La plage de tension MPPT ultralarge facilite l’adaptation à différents modules photovoltaïques et maximise la production d’énergie.
7. La communication avec le BMS de la batterie au lithium permet de surveiller son état en temps réel, de prolonger sa durée de vie et de réduire les coûts de maintenance.
8. Une fonction d’injection permet de renvoyer l’énergie excédentaire sur le réseau afin de générer des revenus supplémentaires, lorsque la réglementation locale l’autorise.
Spécifications techniques de l’onduleur hybride raccordé et hors réseau
Puissance nominale : 4,3 kW–12,3 kW
Tension de batterie : 24 V / 48 VCC
Mode de charge : MPPT
Plage de tension de suivi MPPT : 40 V–450 VCC
Tension d’entrée PV maximale (Voc) : 500 VCC
Puissance d’entrée PV maximale : 5 000 W–12 000 W
Courant de charge CA maximal : 100 A–140 A
Courant de charge PV maximal : 150 A–200 A
Tension de sortie (mode CA) : 220 VCA / 230 VCA / 240 VCA
Fréquence de sortie (mode CA) : 50 Hz / 60 Hz
Temps de transfert : 10 ms (valeur typique)
Rendement de conversion maximal : 94 % (valeur de crête)

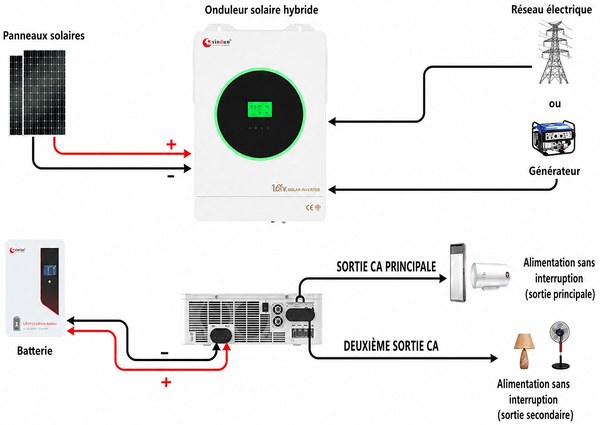

Schéma de câblage de l’onduleur hybride raccordé et hors réseau
Que peut fournir Xindun Power ?
Essai gratuit d’échantillon : Xindun Power propose aux clients des échantillons gratuits afin qu’ils puissent évaluer les performances et la qualité du produit avant de s’engager dans un achat en volume. Si le client passe ensuite une commande en gros, le coût de l’échantillon est déduit de la facture totale. Le client bénéficie ainsi gratuitement d’un échantillon de haute qualité, réduit son risque d’achat et gagne en confiance.
Production d’onduleurs et livraison rapide : nous disposons de 12 lignes de production efficaces et d’une équipe technique expérimentée, ce qui garantit une capacité stable, un contrôle qualité rigoureux et une production de haute qualité. Nos entrepôts situés dans plusieurs régions du monde disposent d’un stock suffisant pour permettre des expéditions locales et réduire les délais de livraison. En tant que fabricant d’origine d’onduleurs, Xindun Power propose des prix d’usine très compétitifs afin d’aider les clients à réduire leurs coûts d’approvisionnement et à renforcer leur compétitivité.
Services OEM/ODM de l’usine d’onduleurs : Xindun Power propose des services de personnalisation OEM et ODM pour répondre aux exigences particulières de marque, de design, de tension, de puissance et autres. Nous avons obtenu 15 brevets de modèle d’utilité, 10 droits d’auteur de logiciels et 5 brevets de design, ainsi que de nombreuses certifications internationales, notamment CE, IEC, TUV, TLC et ISO. Nous aidons ainsi nos clients à développer des marques adaptées à leur marché et à renforcer leur avantage concurrentiel.
Personnalisation d’onduleurs et services de solutions : pour différents projets d’ingénierie, Xindun Power propose des services complets couvrant la conception de la solution, la configuration du système, la fabrication, la mise en service, l’exploitation, la maintenance et l’analyse du retour sur investissement. Notre personnalisation clés en main aide les clients à réduire le temps et les ressources consacrés au projet, tout en garantissant la stabilité à long terme et le fonctionnement efficace du système, afin d’améliorer l’efficacité opérationnelle globale.
Pourquoi Xindun dispose-t-il d’une telle capacité de production ?
Fort de plus de 20 ans d’expérience en production, Xindun est un fabricant mondial de premier plan d’onduleurs hybrides. Avec un site de production moderne de près de 20 000 m² et plus de 200 professionnels, Xindun produit jusqu’à 3 000 onduleurs par jour et en fournit plus de 100 000 par an dans plus de 100 pays et régions. Ces onduleurs sont largement utilisés dans les habitations, les entreprises, les usines, l’agriculture et les projets publics. Nous fournissons non seulement des onduleurs et des services de haute qualité, mais aussi des solutions solaires complètes. Xindun Power est un partenaire fiable sur le long terme.
Recommandations pour les projets utilisant l’onduleur hybride HFP-C
Quand privilégier la double sortie CA ? Elle est utile lorsque le projet doit séparer les charges prioritaires des charges ordinaires, par exemple dans une maison, un commerce, un atelier ou un site agricole. Cette architecture aide l’intégrateur à organiser l’alimentation des équipements essentiels pendant une coupure.
Pour quels partenaires ? La gamme 4,3 à 12,3 kW convient aux distributeurs d’onduleurs, installateurs solaires et entreprises d’ingénierie qui recherchent une solution hybride configurable, avec surveillance à distance et communication BMS.
Conseil de configuration : avant commande, vérifiez la puissance et le courant de démarrage des charges, la répartition entre sorties principale et secondaire, la tension de batterie, la plage MPPT et les règles locales d’injection. Xindun peut accompagner la conception et l’adaptation OEM/ODM du système.
