Présentation de l’onduleur hybride raccordé et hors réseau
L’onduleur hybride de la série HFP adopte une conception haute fréquence et couvre une plage de puissance de 1 kW à 12,3 kW. Il accepte une entrée CC de 24 V / 48 V et délivre un courant alternatif sinusoïdal pur de 220 V / 230 V / 240 V. Son rendement de conversion atteint 94 %, assurant un fonctionnement stable des appareils électriques.
Cet onduleur prend en charge les modes hors réseau, raccordé au réseau, hybride et sans batterie, avec des configurations flexibles pour répondre à des scénarios variés. Sa conception de stockage d’énergie bidirectionnel intègre deux contrôleurs de courant, ce qui permet au réseau et à l’énergie solaire de charger simultanément la batterie et améliore nettement la stabilité et l’efficacité énergétique du système. Il intègre un régulateur solaire MPPT et offre une plage de tension d’entrée PV ultralarge de 30 V à 500 V pour maximiser la production d’énergie. Il prend également en charge l’injection : dans les zones où elle est autorisée, l’énergie excédentaire peut être renvoyée vers le réseau afin de réduire davantage les coûts d’électricité. Pour une maison, de petites charges commerciales ou l’alimentation de zones isolées, l’onduleur hybride HFP raccordé et hors réseau fournit une solution efficace, flexible et fiable.
Caractéristiques de l’onduleur hybride raccordé et hors réseau
1. Trois modes de fonctionnement configurables — raccordé au réseau, hors réseau et hybride — s’adaptent à diverses applications.
2. La conception haute fréquence offre une densité de puissance élevée et un format compact, améliorant le rendement global.
3. La conception bidirectionnelle du stockage d’énergie permet de contrôler le flux de puissance dans les deux sens et autorise la recharge de la batterie par le photovoltaïque comme par le réseau.
4. Une plage MPPT ultralarge — minimum 30 VCC pour les modèles 12 V, 40 VCC pour les modèles 24 V et 80 VCC pour les modèles 48 V — garantit une captation efficace de l’énergie solaire.
5. Les réglages de priorité de sortie et de charge améliorent l’adaptabilité du système.
6. Le réglage du courant raccordé au réseau permet d’ajuster précisément le courant injecté sur le réseau.
7. La communication avec le BMS de la batterie au lithium assure une gestion intelligente et protège la batterie.
8. L’injection réseau est prise en charge, ce qui permet de transférer l’énergie excédentaire vers le réseau pour générer des revenus, lorsque la réglementation locale l’autorise.
9. Le fonctionnement sans batterie offre davantage de flexibilité lors du déploiement du système.
Spécifications techniques de l’onduleur hybride raccordé et hors réseau
Puissance nominale : 1 kW–12,3 kW
Tension de batterie : 12 V / 24 V / 48 VCC
Mode de charge : MPPT
Plage de tension de suivi MPPT : 30 V–450 VCC
Tension d’entrée PV maximale (Voc) : 500 VCC
Puissance d’entrée PV maximale : 1 500 W–12 000 W
Courant de charge CA maximal : 40 A–140 A
Courant de charge PV maximal : 60 A–200 A
Tension de sortie (mode CA) : 220 VCA / 230 VCA / 240 VCA
Fréquence de sortie (mode CA) : 50 Hz / 60 Hz
Temps de transfert : 10 ms (valeur typique)
Rendement de conversion maximal : 94 % (valeur de crête)

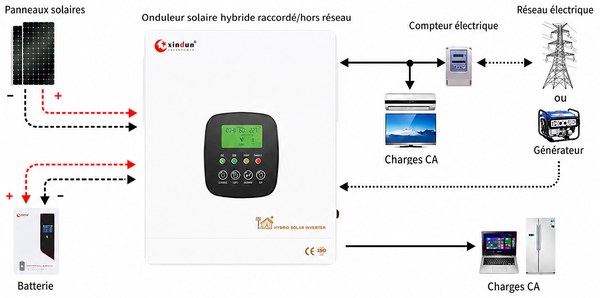

Schéma de câblage de l’onduleur hybride raccordé et hors réseau
Xindun Power propose des services complets
1. Échantillons gratuits
Réduire le coût des essais est essentiel avant l’achat d’un produit. Xindun Power propose aux clients de tester des échantillons afin qu’ils puissent évaluer pleinement les performances et la fiabilité du produit. Pour les commandes en volume, nous remboursons intégralement le coût de l’échantillon. Vous obtenez ainsi un échantillon de haute qualité pratiquement sans coût, réduisez le risque initial et gagnez en confiance avant un achat à grande échelle.
2. Avantages du prix de gros et livraison rapide
Fabricant OEM d’onduleurs fort de près de vingt ans d’expérience, Xindun Power dispose de 12 lignes de production modernes et efficaces, de plus de 100 collaborateurs hautement qualifiés et d’un site de production de plus de 20 000 m². Cette organisation garantit une capacité de production à grande échelle et un contrôle qualité rigoureux. Nous disposons également d’entrepôts dans plusieurs pays afin d’assurer un stock suffisant, une réponse rapide aux commandes et des livraisons locales. Nos prix de gros départ usine sont très compétitifs et notre chaîne d’approvisionnement stable aide nos partenaires à réduire leurs coûts d’achat et à renforcer leur compétitivité.
3. Personnalisation OEM/ODM flexible
Xindun Power comprend la diversité des besoins selon les marchés et les groupes de clients et propose donc des services de personnalisation OEM/ODM flexibles. Nous offrons un accompagnement professionnel pour les logos et designs personnalisés ainsi que pour l’adaptation des tensions et puissances. Nous détenons de nombreux brevets et des certifications internationales telles que CE, IEC, TUV et ISO, et acceptons les petites commandes, ce qui réduit la barrière d’accès aux produits personnalisés. Pour les importateurs, distributeurs et négociants, cela signifie disposer non seulement de produits standards de qualité, mais aussi de la capacité à créer une marque différenciée et compétitive.
4. Solutions solaires clés en main
Xindun Power n’est pas seulement un fabricant d’onduleurs, mais aussi un fournisseur de solutions électriques complètes. Nous accompagnons les projets solaires à chaque étape : analyse initiale des besoins, conception du système, configuration de la solution, production, installation et mise en service, maintenance après-vente et analyse du retour sur investissement. Ce processus complet réduit considérablement les coûts de communication et le temps consacrés par nos partenaires, tout en garantissant une mise en œuvre efficace et fluide du projet. Notre technologie éprouvée et notre vaste expérience de terrain vous permettent également d’offrir aux utilisateurs finaux des solutions solaires plus fiables.

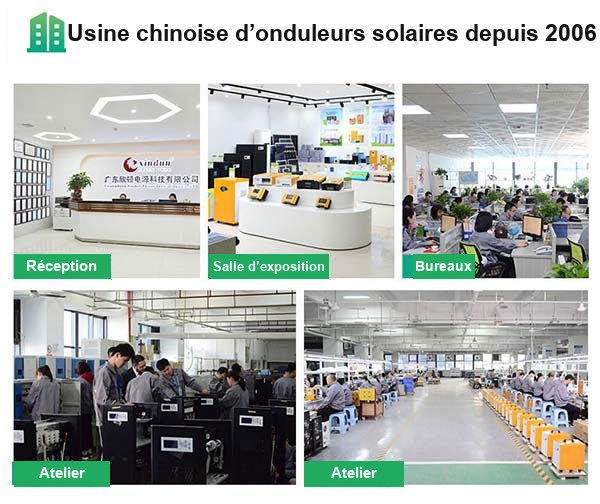

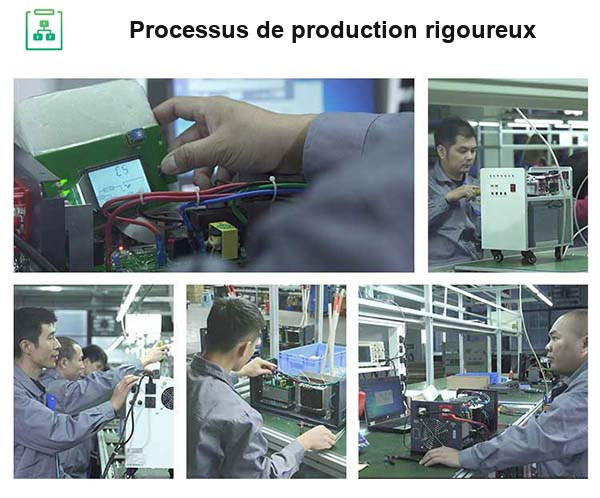

Capacité de production de l’usine Xindun Power
Fondée en 2006, Xindun est un fabricant d’onduleurs hybrides spécialisé depuis plus de 20 ans dans la R&D, la production et la vente. Avec un site de production moderne de plus de 20 000 m² et une équipe de plus de 30 spécialistes en R&D, nos produits solaires sont vendus dans plus de 100 pays, notamment en Asie, en Afrique et en Amérique latine, et bénéficient de la confiance de nombreux partenaires. Nous proposons une personnalisation OEM/ODM flexible, un stock disponible important et une assistance après-vente complète, afin que nos clients puissent répondre rapidement à la demande, réduire les risques d’approvisionnement et obtenir des solutions plus compétitives.
Recommandations pour les projets utilisant l’onduleur hybride HFP
Pour quels marchés ? La gamme de 1 à 12,3 kW et les tensions système 12 V, 24 V et 48 V conviennent aux distributeurs, installateurs et entreprises EPC qui couvrent des applications résidentielles, de petits commerces et des sites isolés. Les modes raccordé, hors réseau, hybride et sans batterie facilitent la constitution d’une gamme polyvalente.
Points à vérifier avant commande : puissance simultanée et courant de démarrage des charges, tension de batterie, plage MPPT, puissance des panneaux, conditions d’injection réseau et exigences électriques locales. Xindun peut fournir un appui de configuration aux professionnels et proposer des adaptations OEM/ODM selon le projet.
Positionnement fournisseur : pour un importateur ou un négociant, l’association d’un stock, d’une personnalisation flexible et d’un accompagnement système permet de proposer une solution plus cohérente qu’un achat de composants isolés.
