Différence entre un onduleur monophasé et un onduleur triphasé
Les onduleurs solaires sont les plus utilisés dans les systèmes photovoltaïques : le courant continu produit par les panneaux solaires est converti en courant alternatif, utilisable par les appareils électriques. Mais quelle est la différence entre un onduleur monophasé et un onduleur triphasé ?

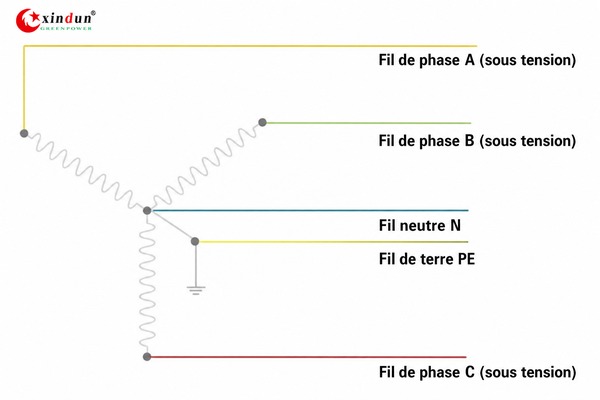

Tout d’abord, qu’entend-on par « phase » ? Le terme « phase » désigne les trois conducteurs de phase (A/B/C ou L1/L2/L3). Les transformateurs délivrent généralement trois conducteurs de phase et un neutre (fil N) ; certains font également sortir un conducteur de terre (fil PE). Le schéma ci-dessous illustre les phases A/B/C ainsi que N et PE.
Alors, que sont les onduleurs monophasés et triphasés ?
● Onduleur solaire monophasé
Les onduleurs convertissent le courant continu en courant alternatif. Un onduleur solaire monophasé convertit la tension alternative de sortie en monophasé, par exemple 220 V ou 230 V CA (la tension de sortie varie selon les pays et les régions).

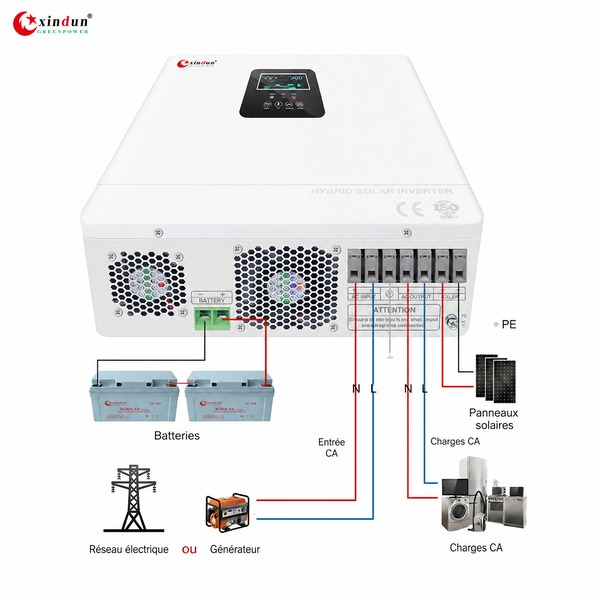

L’interface de l’onduleur solaire monophasé comporte trois bornes, marquées « N », « L » et « PE » : L désigne le conducteur de phase (Live Wire), en rouge ou marron ; N désigne le neutre (Neutral Wire), en bleu ou blanc ; PE désigne le conducteur de terre (Protective Earth), en jaune et vert. En résumé : interface à 3 trous, niveau de tension 230 V.
Les onduleurs solaires monophasés sont généralement utilisés pour la production à petite échelle, par exemple dans les systèmes solaires de maisons individuelles. L’électricité monophasée sert habituellement à l’éclairage domestique et aux petits appareils. Les onduleurs solaires monophasés sont en général moins chers que les onduleurs triphasés, car leur conception est plus simple.
Les onduleurs solaires monophasés peuvent déterminer le point de fonctionnement optimal des panneaux solaires, ce qui aide à maximiser la production. Ils permettent aussi de relier des panneaux en parallèle, ce qui simplifie l’installation et réduit le coût global.
● Onduleur solaire triphasé
Un onduleur solaire triphasé convertit la tension alternative de sortie en triphasé, par exemple 380 V ou 400 V CA. L’électricité triphasée est composée de trois potentiels alternatifs de même fréquence, de même amplitude et décalés successivement de 120°.

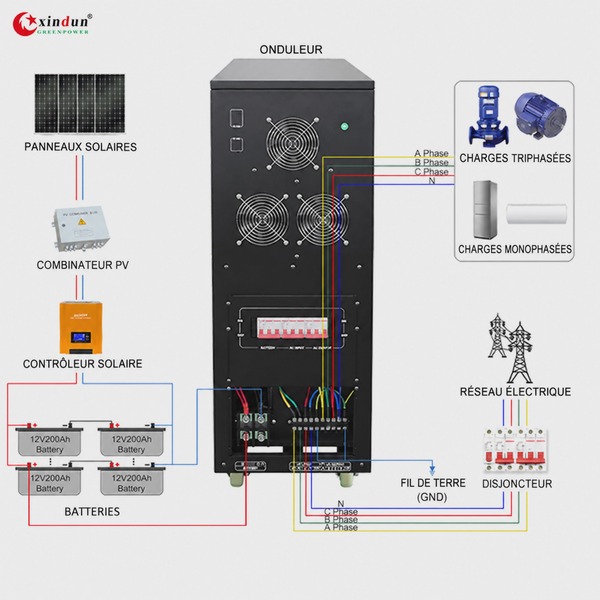

L’interface de l’onduleur solaire triphasé comporte cinq bornes : A, B, C, N et PE. Selon la norme nationale GB7947-2010, dans les circuits triphasés, la phase A est jaune, la phase B verte, la phase C rouge ; N désigne le neutre, en bleu ou blanc ; PE désigne la terre, en jaune et vert alternés. Les trois phases A, B et C sont parfois notées L1, L2, L3 ou U, V, W. En résumé : interface à 5 trous, niveau de tension 400 V.
Lors de l’installation d’un onduleur solaire triphasé, on entend souvent parler de triphasé quatre fils et de triphasé cinq fils. Après la « phase », parlons des « fils ». Voici les types courants :
◆ Monophasé deux fils : un conducteur de phase + un neutre. ◆ Monophasé trois fils : un conducteur de phase + un neutre + une terre. ◆ Triphasé trois fils : trois conducteurs de phase, surtout pour les lignes au-dessus de 10 kV. ◆ Triphasé quatre fils : trois conducteurs de phase + un neutre, principalement pour les lignes basse tension 380 V/220 V (400 V/230 V). Le neutre de travail N sert aussi de conducteur de protection PE ; on l’appelle alors neutre de protection, noté NPE. Il convient aux installations où les charges triphasées sont globalement équilibrées. ◆ Triphasé cinq fils : trois conducteurs de phase, un neutre et une terre, avec une séparation stricte entre le neutre de travail N et le conducteur de protection dédié PE. Il est utilisé là où les exigences de sécurité et de mise à la terre des équipements sont élevées.
Les onduleurs solaires triphasés sont généralement utilisés pour une production à plus grande échelle, par exemple les systèmes solaires de bâtiments commerciaux ou industriels. L’électricité triphasée sert habituellement aux réseaux de grands bâtiments, d’usines et d’autres applications industrielles. Les onduleurs solaires triphasés sont plus efficaces que les monophasés, car ils répartissent les charges sur les trois phases, ce qui réduit l’énergie perdue par dissipation thermique.
En résumé, la principale différence entre un onduleur monophasé et un onduleur triphasé est leur capacité de puissance de sortie. Les onduleurs solaires monophasés conviennent aux petits systèmes solaires, tandis que les onduleurs triphasés conviennent aux grands systèmes commerciaux ou industriels. Les onduleurs monophasés sont généralement moins chers ; les triphasés sont plus efficaces. Lors du choix d’un onduleur pour un système solaire, il faut tenir compte des exigences spécifiques du système, ainsi que du budget et de l’efficacité énergétique.

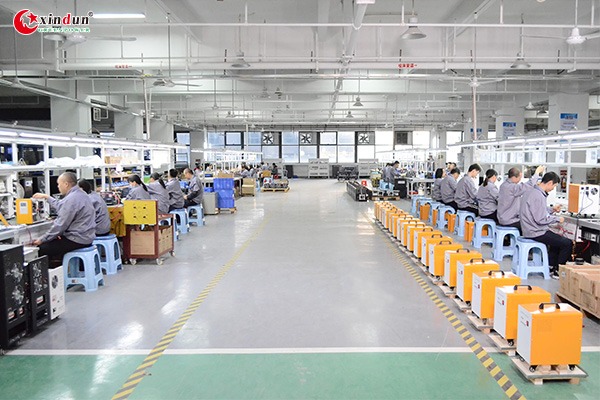

▲ Xindun Power — usine d’onduleurs solaires monophasés

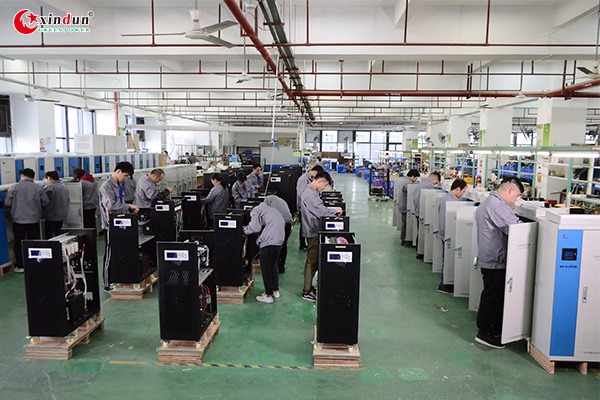

▲ Xindun Power — usine d’onduleurs solaires triphasés
Xindun Power dispose d’une solide expérience de production dans le domaine des onduleurs et propose aujourd’hui l’une des gammes d’onduleurs et de solutions énergétiques les plus complètes du secteur, couvrant les onduleurs monophasés, triphasés, haute fréquence et basse fréquence de 200 W à 160 kW, ainsi que les batteries de stockage. Ces produits sont régulièrement reconnus par les clients en Chine et à l’étranger. Nous vous invitons à coopérer avec Xindun Power pour élargir votre gamme et développer le marché mondial des onduleurs !
