Calculateur de système solaire 15 kW
Les clients demandent souvent comment choisir la configuration d’un système solaire. Le sujet paraît souvent confus. En pratique, il est essentiel de personnaliser la configuration et de choisir un onduleur de la bonne puissance. Le nombre de panneaux solaires et de batteries compte tout autant.
Prenons aujourd’hui l’exemple de 15 kW : comment personnaliser une configuration de système solaire 15 kW ?

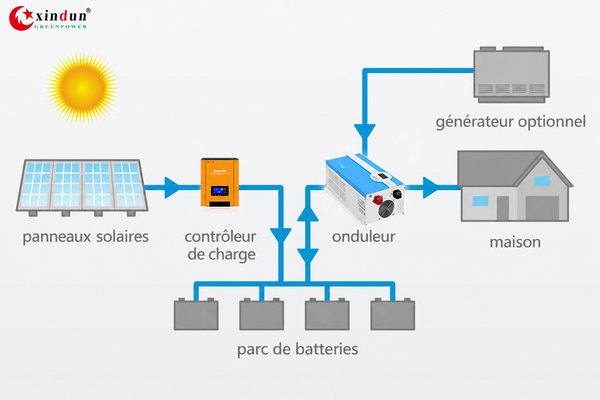

1. Onduleur solaire

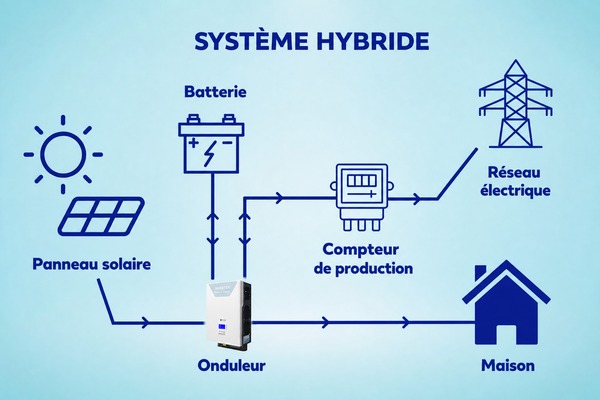

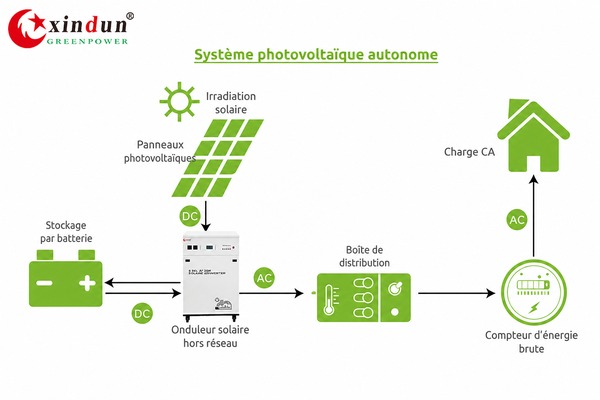

Il faut d’abord confirmer le type de système. S’agit-il d’un système ON GRID, ON/OFF GRID ou OFF GRID ? Le type de système détermine le type d’onduleur et s’il faut des batteries. Prenons l’exemple d’un système OFF GRID : un système solaire hors réseau 15 kW doit être configuré avec un onduleur hors réseau 15 kW 192 VDC.
Puissance :
Puissance nominale : 15 kW / 18,75 kVA,
Tension batterie : 192 VDC
Caractéristiques :
◆ Sortie sinus pur ;
◇ Transformateur toroïdal haute efficacité, pertes réduites ;
◆ Affichage LCD intelligent intégré ;
◇ Courant de charge AC 0-20 A réglable ; configuration de capacité batterie plus flexible ;
◆ Trois modes de fonctionnement réglables : AC d’abord, DC d’abord, mode économie d’énergie ;
◇ Fonction d’adaptation de fréquence, adaptée à différents environnements réseau ;
◆ Contrôleur PWM ou MPPT intégré en option ;
◇ Fonction de consultation des codes défaut, pour surveiller l’état de fonctionnement en temps réel ;
◆ Compatible générateur diesel ou essence, adapté aux situations électriques difficiles ;
◇ Port de communication RS485 / application en option.
2. Régulateur de charge solaire MPPT
Un système d’onduleur 15 kW 192 VDC doit être configuré avec un régulateur de charge solaire MPPT 192 V 100 A.
Paramètres :
Courant nominal : 100 A
Tension nominale du système : 192 V
Tension PV d’entrée max. : 450 V
Puissance max. du champ PV : 11,2 kW × 2
Plage de tension de suivi MPPT : 240-360 V
Nombre de voies MPPT : 2
Plage de tension de fonctionnement recommandée : 240-320 V
3. Panneau solaire
Il faut déterminer le nombre de panneaux. En général, la puissance totale des panneaux représente 60 % à 100 % de celle de l’onduleur. (Pour des panneaux de 380 W, cela fait 24 à 40 pièces.) Nous configurons souvent à 70 %, soit 28 panneaux de 380 W en usage pratique (7 pièces en série et 2 groupes en parallèle × 2 voies). Si le client veut utiliser l’énergie solaire plus efficacement, nous passons à 90-100 % (36 à 40 panneaux de 380 W).
Paramètres du panneau 380 W :
XD-380M-72 ;
Type : module monocristallin ;
Pmax = 380 W ;
Rendement des cellules : 19,68 % ;
Vmp = 38,56 V ; Imp = 9,85 A ;
Voc = 46,27 V ; Isc = 10,53 A ;
Niveau : Grade A ;
Garantie : 10 ans ;
Dimensions : 1950 × 990 × 40 mm ;
4. Coffret de jonction PV
Pour un système solaire de plus de 5 kW, il faut un coffret de jonction PV. Comme la puissance du système est de 15 kW, il faut en prévoir. Avec 7 pièces en série et 2 groupes en parallèle × 2 voies de panneaux, la quantité de coffrets de jonction PV est de 2 pièces, type 2 entrées / 1 sortie.
Coffret de jonction PV
XTC20NA-2T
2 entrées / 1 sortie
Protection 1000 VDC
5. Batterie
Le système solaire hors réseau fonctionne avec des batteries. Il faut donc les configurer. Prenons l’exemple de batteries plomb-acide étanches 12 V 200 Ah : la tension du système est 192 VDC, 192 / 12 V = 16, donc au moins 16 batteries. Un multiple de 16 convient au système 15 kW, par exemple 32 pièces si vous voulez stocker plus d’énergie (plus de batteries, plus de panneaux).
Type de batterie : plomb-acide étanche
Tension nominale : 12 V
Capacité nominale : 200 Ah
Quantité : 16 pièces
Sans entretien
6. Structure de montage des panneaux solaires
La quantité de structures de montage dépend du nombre de panneaux. Deux panneaux nécessitent un jeu de structure. Donc 28 panneaux nécessitent 14 jeux de structures de montage.
Quantité : 14 jeux
Charge de vent : 55 m/s
Charge de neige : 1,5 kN/m²
Structure : aluminium anodisé + acier inoxydable, angle réglable, avec pièces d’installation
7. Autres accessoires pour le système solaire 15 kW : câbles et connecteurs MC4
Câble batterie 25 mm² : 15 paires
Câble PV 4 mm² : 300 m
MC4 : 5 paires

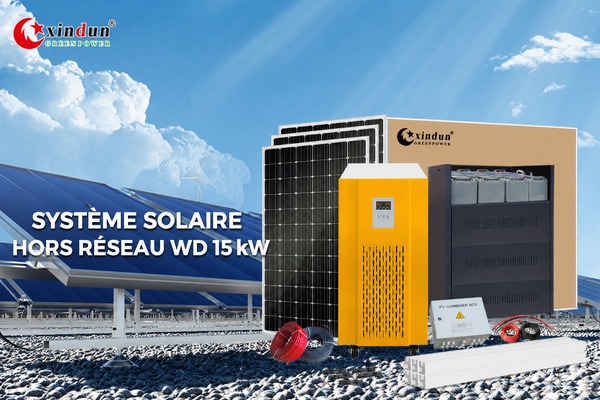

Voici le tableau du calculateur de système solaire 15 kW :
|
Système solaire hors réseau 15 kW |
|||
| N° | Photo produit | Description des articles | Quantité (PCS) |
| 1 |

|
Onduleur solaire : |
1 |
| 2 |
|
Régulateur de charge solaire MPPT : Puissance max. du champ PV : 11,2 kW × 2 192 V, 100 A. Entrée PV max. 800 V. 2 voies |
1 |
| 3 |

|
Panneau solaire : |
28 |
| 4 |

|
Coffret de jonction PV : |
2 |
| 5 |
|
Batterie : Tension nominale : 12 V |
16 |
| 6 |

|
Structure de montage des panneaux solaires : |
pour le système complet |
| 7 |

|
Câbles et connecteurs MC4 : |
pour le système complet |
Domaine d’application
Fournir des solutions stables, fiables et sûres pour les foyers, les îles, les navires et d’autres petits systèmes photovoltaïques, en particulier dans les zones de pénurie d’électricité, de coupures ou de délestage, comme le Sri Lanka, les États-Unis, le Canada, l’Australie, le Brésil, l’Inde…
Vous savez maintenant comment calculer un système solaire hors réseau 15 kW. Et ensuite ? Comment calculer un système hors réseau d’une autre puissance ? C’est simple : laissez vos coordonnées, et un conseiller commercial vous répondra dès que possible. Il vous apportera les connaissances et l’aide nécessaires pour dimensionner votre propre système solaire. Dès que vous validez le système, nous passons à l’action et le système peut être installé sur le toit en 8 à 16 semaines. Alors, qu’attendez-vous ? Empruntez dès maintenant le chemin du système solaire hors réseau pour résoudre les problèmes d’électricité tels que les coupures ou le délestage…
