Qu’est-ce qu’un onduleur split-phase 10 kW et comment fonctionne-t-il ?
Dans certains pays et régions, l’électricité résidentielle et commerciale repose sur un standard d’alimentation à double tension. Sur des marchés comme le Venezuela, le Mexique et le Brésil, l’éclairage et les petits appareils utilisent 110V/120V, tandis que 220V/240V alimente les charges de forte puissance : climatisation, pompes, plaques électriques. Pour répondre à ce standard, un onduleur split-phase peut délivrer de façon stable 120V/240V ou 110V/220V. Un seul système couvre alors les charges de différents niveaux de tension dans toute la maison. C’est pourquoi il est largement utilisé dans les logements, les fermes et les petits systèmes solaires commerciaux des pays à double tension, et est devenu la solution dominante sur ces marchés.
À l’inverse, un onduleur monophasé, limité à une seule tension de sortie, ne s’adapte pas directement à un environnement bi-tension. Il faut souvent ajouter des transformateurs élévateurs/abaisseurs, voire plusieurs onduleurs, ce qui augmente le coût des équipements et de l’installation, complexifie le système et réduit la stabilité et la sécurité à long terme. Xindun Power présente ci-dessous en détail l’onduleur split-phase 10 kW.
Qu’est-ce qu’un onduleur split-phase 10 kW ?
Un onduleur split-phase 10 kW a une puissance de sortie nominale de 10 kilowatts. Il convertit principalement le courant continu (DC) produit par les panneaux solaires ou la batterie en courant alternatif (AC) utilisable par la charge. Contrairement à un onduleur monophasé classique, il ne se contente pas d’une seule tension AC. Grâce à sa conception interne, il génère simultanément deux sorties AC 120V déphasées de 180°, ce qui crée une tension standard de 240V entre les deux phases. Dans un système 120V/240V typique, l’onduleur split-phase fournit deux phases 120V indépendantes. Ces deux phases sont mises à la terre via un point milieu, d’où une différence de 240V. Cette structure permet d’alimenter à la fois l’éclairage et les petits appareils en basse tension (par exemple 120V) et les équipements plus puissants — lave-linge, sèche-linge, climatisation — qui exigent une tension plus élevée (par exemple 240V).
Pourquoi choisir un onduleur split-phase 10 kW plutôt qu’un onduleur monophasé ?
Dans les pays à double tension, un onduleur monophasé ne délivre qu’une tension fixe. Lorsque le système mélange charges basse tension et équipements haute tension, il faut des transformateurs supplémentaires ou plusieurs onduleurs pour adapter les tensions. L’onduleur split-phase, en scindant la sortie, fournit les deux tensions à partir d’un seul appareil, sans transformateur élévateur ou abaisseur. On réduit ainsi les pertes de conversion, le risque de panne, et l’architecture d’alimentation est plus simple et plus fiable.
Quelles charges un onduleur split-phase 10 kW peut-il alimenter ?
Un onduleur split-phase 10 kW couvre une large plage de charges, pour le résidentiel et le petit tertiaire. Selon la tension, on distingue deux grandes catégories :
Charges basse tension 120V/110V : l’onduleur split-phase 10 kW gère facilement les besoins quotidiens — éclairage, téléviseur, réfrigérateur, micro-ondes, ordinateur et autres petits appareils. Ces charges vont en général de quelques watts à plusieurs centaines de watts, avec une alimentation stable et continue pour les usages domestiques et professionnels de base.
Charges haute tension 240V/220V : il s’agit surtout d’appareils de forte puissance, difficiles à satisfaire avec un onduleur monophasé classique. Un onduleur split-phase 10 kW les alimente sans difficulté : climatisation centrale résidentielle (1-2 chevaux), chauffe-eau électrique (4-6 kW), lave-linge, sèche-linge, lave-vaisselle, etc. Pour une climatisation centrale domestique de 2 chevaux, la puissance de fonctionnement est d’environ 2-3 kW, et celle du chauffe-eau d’environ 4-5 kW. En fonctionnement simultané, le total est d’environ 6-8 kW, toujours dans la plage nominale de 10 kW. L’onduleur peut les entraîner de façon stable, sans craindre un manque de capacité.
Voici 3 onduleurs split-phase 10 kW recommandés par Xindun Power :
Onduleur split-phase 10 kW série HU
Tension de batterie : DC48V
Entrée et sortie : AC 100/105/110/120V
L1-N-L2 (L1-L2 : 200/210/220/240VAC ; L1-N/L2-N : 100/105/110/120VAC)
Caractéristiques :
1. Prend en charge l’entrée et la sortie split-phase, ainsi que l’entrée et la sortie monophasées au standard américain, pour qu’un seul appareil s’adapte à plusieurs systèmes de tension ;
2. Permet de programmer la charge et la décharge selon les heures d’usage, afin de réduire la facture grâce aux tarifs heures creuses / heures pleines ;
3. Jusqu’à 6 unités en parallèle, extensibles de façon flexible vers un système monophasé ou triphasé pour accompagner la croissance future de la puissance ;
4. Conception haute fréquence pour un meilleur rendement, des pertes à vide plus faibles et davantage d’économies sur le long terme ;
5. Alimentation hybride solaire et réseau, pour une fourniture stable tout en optimisant l’usage de l’énergie ;
6. Contrôleur solaire MPPT intégré, entrée PV jusqu’à 500V, pour mieux valoriser le solaire et simplifier la configuration ;
7. Activation des batteries lithium et communication BMS, pour une meilleure compatibilité et une sécurité accrue ;
8. Une seule unité peut alimenter la charge sans batterie, ce qui réduit l’investissement initial ;
9. Plusieurs modes de communication externe pour le suivi à distance et la gestion du système ;
Voici le schéma de câblage de l’onduleur split-phase série HU :

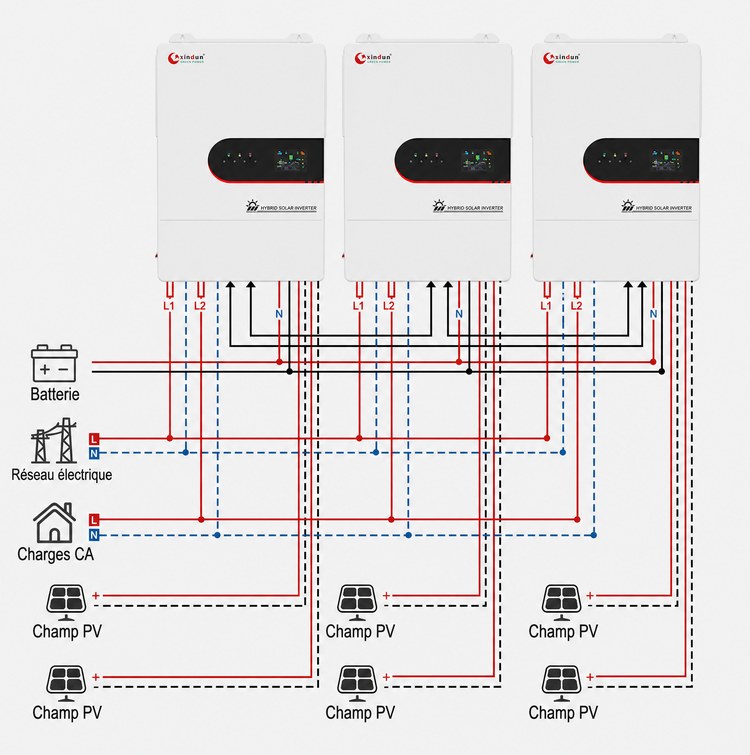

Fonctionnement en parallèle monophasé

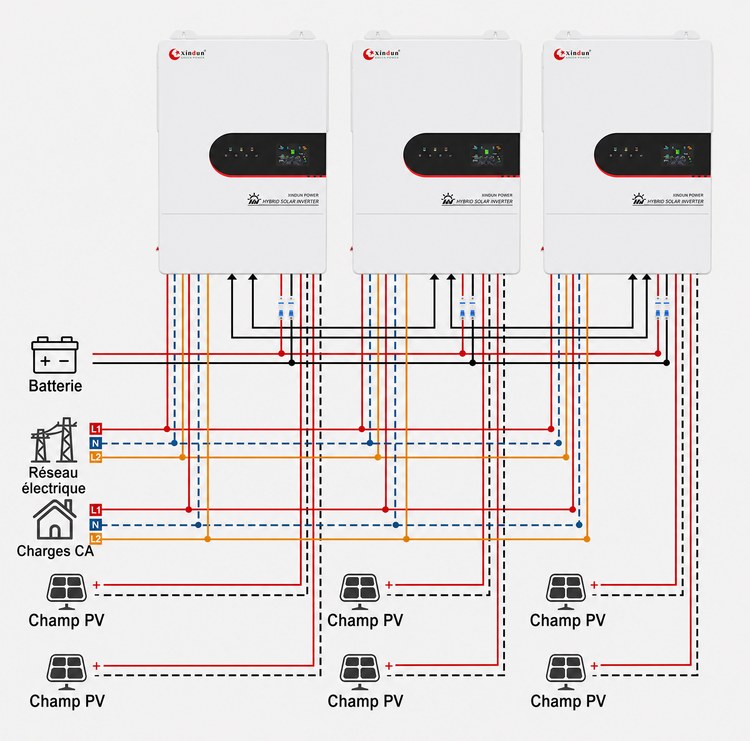

Fonctionnement en parallèle split-phase

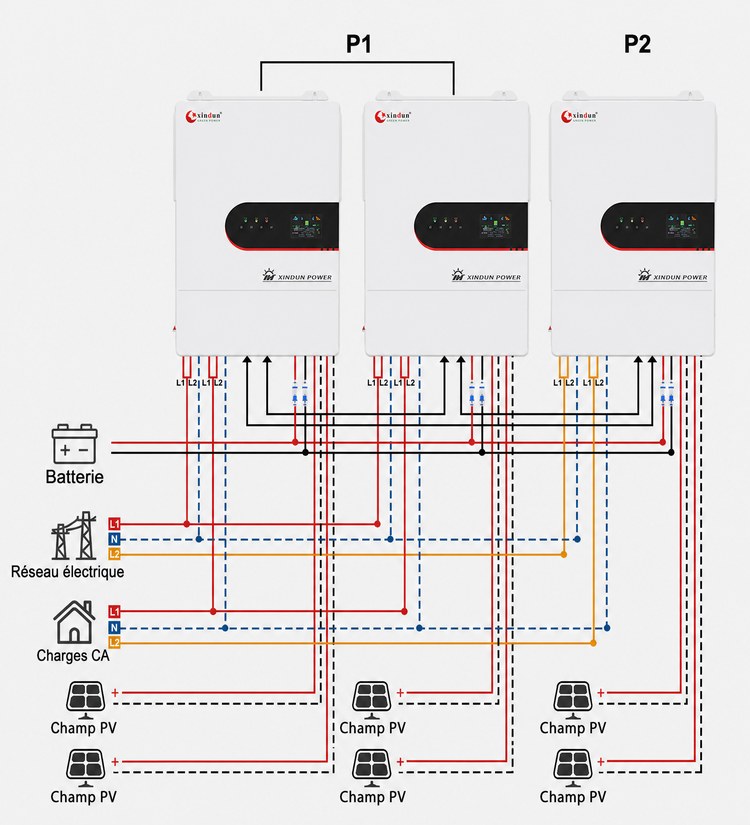

Fonctionnement en parallèle split-phase à deux phases

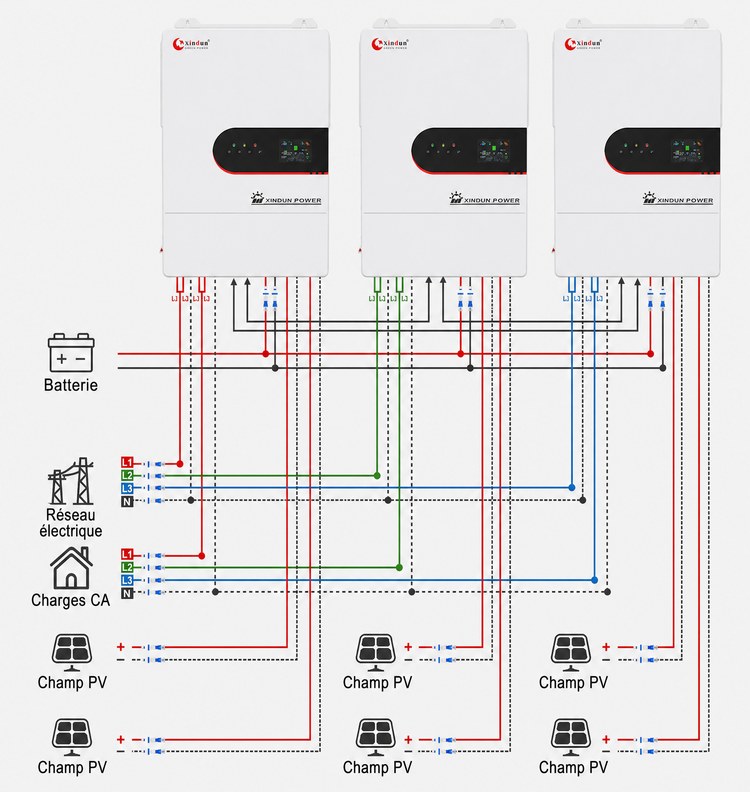

Fonctionnement en parallèle triphasé
Onduleur split-phase 10 kW série LU
Tension de batterie : DC48V
Entrée et sortie :
N-L1: 80VAC-133VAC(105VAC)/85VAC-138VAC(110VAC)
90VAC-143VAC(115VAC)/95VAC-148VAC(120VAC)
L1-N-L2
105VAC: (L1-L2: 160VAC~266VAC, L1-N/L2-N:80VAC~133VAC)
110VAC: (L1-L2: 170VAC~276VAC, L1-N/L2-N: 85VAC~138VAC)
115VAC: (L1-L2: 180VAC~286VAC, L1-N/L2-N: 90VAC~143VAC)
120VAC: (L1-L2: 190VAC~296VAC, L1-N/L2-N: 95VAC~148VAC)
N-L1:105VAC±2%/110VAC±2%/115VAC±2%/120VAC±2%
N-L2:105VAC+2%/110VAC+2%/115VAC+2%/120VAC±2%
L1-L2:210VAC±2%/220VAC±2%/230VAC±2%/240VAC±2%
Caractéristiques :
1. Prend en charge l’entrée et la sortie split-phase, ou l’entrée split-phase et l’entrée monophasée, pour s’adapter à différents standards de tension et environnements électriques ;
2. Conception basse fréquence, rendement élevé, sortie en onde sinusoïdale pure, adaptée à de nombreuses charges ;
3. Communication BMS avec les batteries lithium, pour une meilleure compatibilité et une exploitation plus sûre ;
4. Nouvelle esthétique, contrôleur MPPT intégré en option, structure plus compacte ;
5. Plusieurs modes de fonctionnement pour le hors réseau, le secours et d’autres usages ;
6. Courant de charge réseau réglable, pour adapter le système à différentes capacités de batterie ;
7. Conception murale, installation simple, gain de place ;
8. Peut être raccordé à un groupe électrogène diesel ou essence pour fonctionner en continu sur un réseau instable ou dans un environnement difficile ;
Voici le schéma de câblage de l’onduleur split-phase série LU :

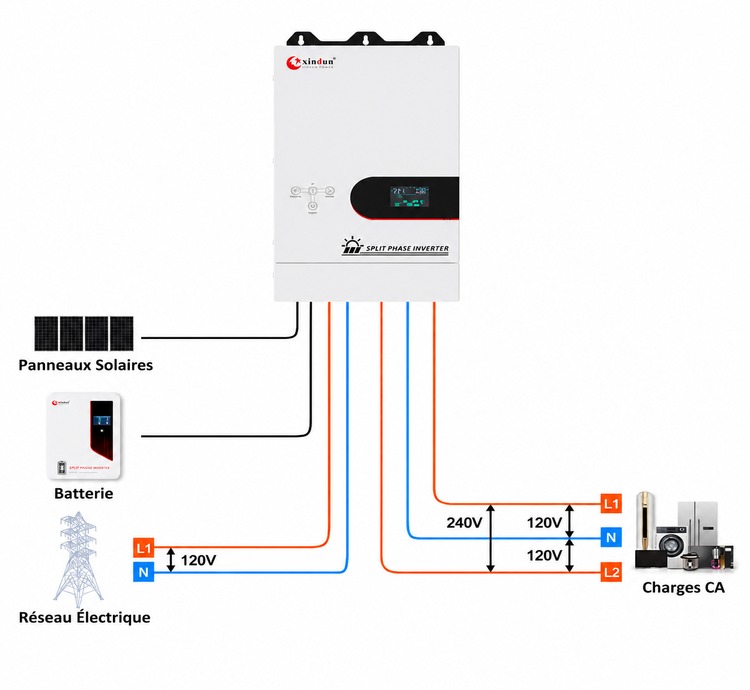

Fonctionnement en système monophasé

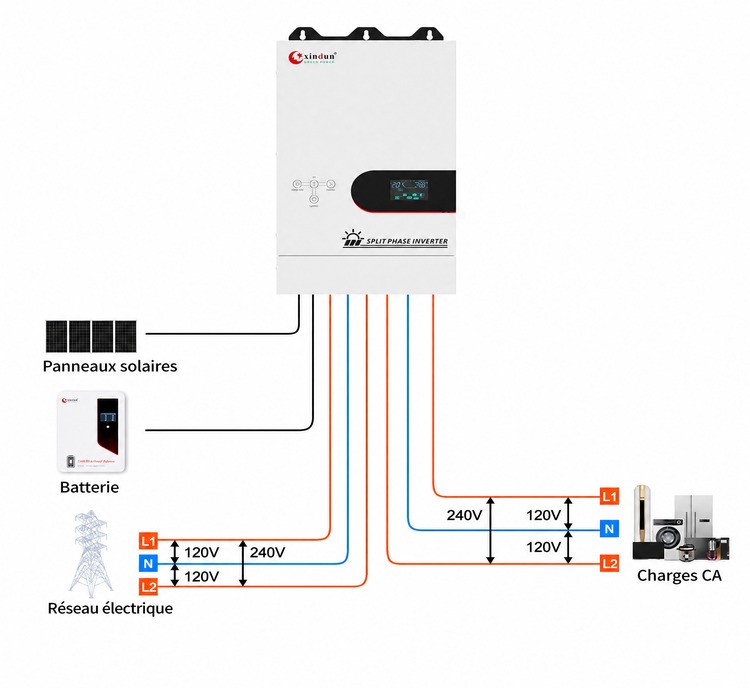

Fonctionnement en système split-phase
Onduleur split-phase 10 kW série WF
Tension de batterie : DC48/96/192V
Entrée et sortie : AC 110/120/220/230/240V
Caractéristiques :
1. Courant de charge AC réglable de 0–20A, pour plus de souplesse selon la capacité de batterie et la configuration ;
2. Modes priorité AC et priorité onduleur, pour s’adapter à différents scénarios ;
3. Affichage des codes défaut, pour un état de l’équipement plus lisible et une maintenance plus efficace ;
4. Compatible avec l’entrée d’un groupe diesel/essence, pour un fonctionnement continu dans des conditions d’alimentation difficiles ;
5. Contrôleur solaire MPPT en option, pour améliorer l’utilisation de l’énergie solaire ;
6. Conception basse fréquence pour un fonctionnement stable et une alimentation en onde sinusoïdale pure de haute qualité ;
7. Interface de communication RS485, application mobile en option pour le suivi et la gestion à distance.
Voici le schéma de câblage de l’onduleur split-phase série WF :

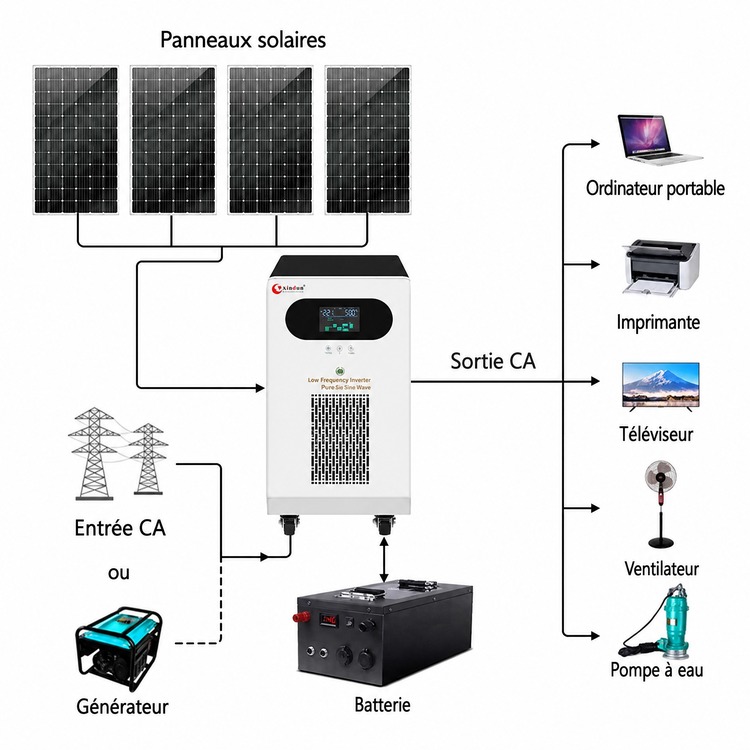

Fonctionnement en système monophasé

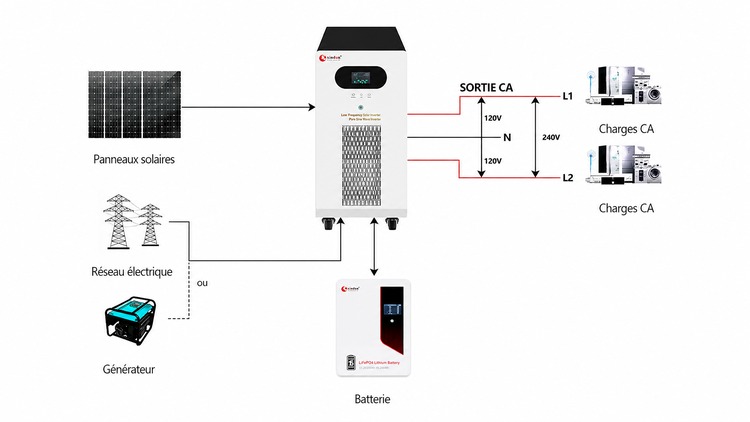

Fonctionnement en système split-phase
Les trois modèles d’onduleurs split-phase ci-dessus sont les plus demandés sur le marché américain. En tant que fabricant, Xindun Power propose des onduleurs monophasés, split-phase et triphasés, de 300W à 160 kW, pour s’adapter aux standards de tension et aux projets de nombreux pays. Qu’il s’agisse de particuliers, d’entreprises ou de projets d’ingénierie, Xindun Power s’engage à fournir des solutions de conversion d’énergie stables, fiables et très adaptables.
