Principio de funcionamiento del controlador de carga solar PWM y MPPT
Este artículo presentará en detalle el principio de funcionamiento del controlador de carga solar PWM y MPPT.
En primer lugar: controlador de carga solar PWM (modulación de ancho de pulso): es un controlador de tipo de control de corriente que cambiará la corriente de entrada del conjunto fotovoltaico en modo de pulso PWM. A medida que la batería tiende a estar llena, el ancho de los pulsos se acortará.
La modulación de ancho de pulso (PWM) se refiere a la salida digital del microprocesador para controlar el circuito analógico, que es un método de codificación digital para el nivel de la señal analógica. El costo y el consumo de energía del sistema se pueden reducir considerablemente controlando los circuitos analógicos digitalmente. Muchos microcontroladores contienen controladores PWM.
La característica de la modulación de ancho de pulso de onda sinusoidal es que la columna de ancho de pulso de salida es desigual, el ancho cambia de acuerdo con la ley sinusoidal y la forma de onda de salida está cerca de la onda sinusoidal. La modulación de ancho de pulso de onda sinusoidal también se llama SPWM. La clave de esta tecnología es generar el ancho del pulso de acuerdo con la señal de control.
A través de la introducción anterior, debemos tener una comprensión clara de laPrincipio de funcionamiento del controlador de carga pwm.En esta parte, principalmente queremos comprender el principio de funcionamiento de mppt.
En segundo lugar: controlador de carga solar MPPT (seguimiento del punto de máxima potencia): multiplique el voltaje U y la corriente I de la celda solar para obtener la potencia P, y luego juzgue si la potencia de salida de la celda solar alcanza el máximo en este momento, si no está funcionando en el punto de máxima potencia, ajuste el ancho del pulso, module el ciclo de trabajo de salida D, cambie la corriente de carga, realice muestreo en tiempo real nuevamente y determine si se debe cambiar el ciclo de trabajo.
A través de este proceso de optimización, la célula solar siempre puede funcionar en el punto de máxima potencia, para aprovechar al máximo la energía de salida del conjunto de células solares.
El controlador MPPT ha diseñado un dispositivo que puede realizar cálculos inteligentes e implementar seguimiento en cualquier momento para realizar un monitoreo en tiempo real del voltaje de generación del panel solar y rastrear el voltaje y el valor de corriente (VI) más altos. Al generar el punto más alto de energía eléctrica, el sistema puede cargar la batería con la mayor eficiencia.
Después de comprender el principio de funcionamiento del controlador de carga mppt, también debemos comprender la diferencia entre el principio de funcionamiento del controlador de carga solar PWM y MPPT.

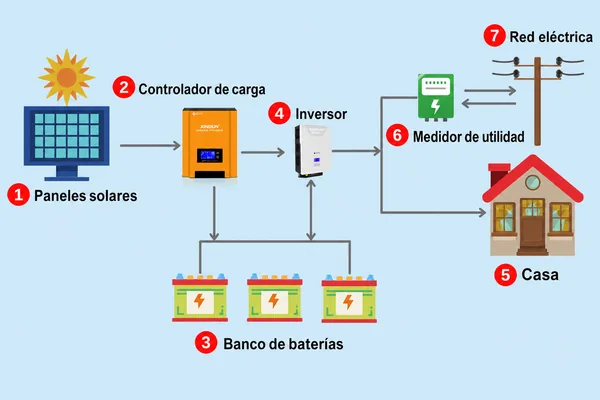

En el sistema solar aislado de la red, el controlador de carga solar utilizado para proteger la batería contra sobrecargas y sobredescargas y prolongar su vida útil es indispensable. Después de años de desarrollo, la tecnología del controlador de carga por modulación de ancho de pulso (PWM) ha alcanzado un nivel muy maduro. Sin embargo, descubrimos que en casos reales, la generación de energía de las centrales solares después de su operación suele ser menor que el valor de diseño original, lo que no solo causa desperdicio del sistema, sino que también trae muchos inconvenientes a la aplicación.
Pero el controlador de carga MPPT puede resolver este problema. Puede mejorar la generación de energía sin aumentar el costo del sistema. Además, los parámetros operativos del controlador de carga MPPT cambian según los cambios de radiación solar, temperatura ambiente y humedad. Aprovecha al máximo la energía solar para evitar el desperdicio.
En las mismas condiciones, la eficiencia de generación de energía del controlador solar MPPT es aproximadamente un 20% mayor que la del controlador solar PWM. En el sistema de aplicación del controlador PWM, cuanto menor sea el voltaje del conjunto fotovoltaico, mejor, bajo la premisa de que se puede satisfacer la carga, porque de esta manera, la generación de energía fotovoltaica será mayor.
Aunque ya comprende el principio de funcionamiento de PWM y MPPT, ¿qué controlador debería elegir para adaptarse a su sistema de energía solar? Esto requiere adaptar controladores solares de alta calidad a su consumo de energía específico. Xindun Power ha sido un fabricante y proveedor profesional de controladores solares con 10A-200A durante 16 años. Si tiene alguna pregunta sobre las necesidades y la tecnología del controlador solar, no dude en contactarnos.
