Diseño del sistema de generación de energía fotovoltaica fuera de la red

Sistemas de generación de energía fotovoltaica fuera de la redson ampliamente utilizados en áreas montañosas remotas, áreas sin electricidad, islas, estaciones base de comunicación, farolas y otras aplicaciones. Independientemente del día o la noche, incluso si no hay conexión a la red, puede proporcionar un suministro de energía confiable en cualquier momento para satisfacer las necesidades de los residentes, escuelas o pequeñas fábricas en áreas donde no hay electricidad, falta de electricidad y electricidad inestable.

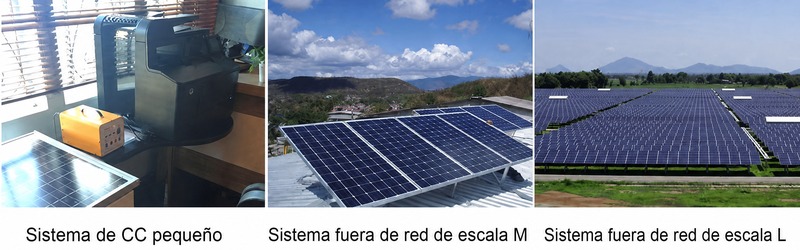

El sistema fotovoltaico de generación de energía fuera de la red se puede dividir en un pequeño sistema de CC, un sistema medio de generación de energía fuera de la red y un gran sistema de generación de energía fuera de la red. El sistema de CC pequeño es principalmente para resolver las necesidades más básicas de iluminación y carga de energía de CC en áreas sin energía; El sistema mediano fuera de la red se utiliza principalmente para satisfacer la demanda de hogares, escuelas y pequeñas fábricas. Los grandes sistemas de generación de energía fuera de la red atienden principalmente las necesidades de las aldeas e islas.

El principio de diseño del sistema de generación de energía fotovoltaica fuera de la red: bajo la premisa de satisfacer la demanda de electricidad de carga, utilizar la menor cantidad de módulos y células fotovoltaicas para construir el sistema y ahorrar el costo de entrada.

[if !supportLists]1. [ENDIF]El diseño de los módulos fotovoltaicos: la potencia máxima de los módulos solares = (potencia de carga (W) * horas de consumo de electricidad por día * coeficiente de excedente de período lluvioso continuo) / (eficiencia del sistema * horas de sol pico promedio diario local)

[if !supportLists]2. [ENDIF]El diseño del controlador fotovoltaico: la corriente de control del controlador fotovoltaico = la potencia máxima del módulo de células solares/ la tensión nominal del paquete de baterías. Cabe señalar que en áreas de gran altitud, el controlador fotovoltaico necesita amplificar un cierto margen y reducir la capacidad.

Nota: El margen se refiere a la diferencia entre el límite máximo de diseño de un determinado índice del equipo y el límite de funcionamiento normal.

[if !supportLists]3. [ENDIF]El diseño del inversor fuera de la red: la capacidad del inversor = (la potencia de la carga (W) * el factor de margen requerido por el inversor) / el factor de potencia del inversor.

[if !supportLists]4. [ENDIF]Diseño de la batería de plomo-ácido: capacidad del paquete de baterías = (potencia de carga (W) * horas de carga por día * días lluviosos continuos) / (voltaje nominal del paquete de baterías * coeficiente de descarga de la batería * efectividad del inversor)

Si necesita configurar un sistema de generación de energía fotovoltaica fuera de la red, póngase en contacto con Xindun.
