Différence entre onduleur haute fréquence et onduleur basse fréquence
Quelles sont les principales différences entre les onduleurs haute fréquence et basse fréquence, et quelles sont les principales caractéristiques des onduleurs haute fréquence de Xindun Power ?
Onduleur BF vs HF : quelle est la différence ? Un onduleur BF désigne un onduleur basse fréquence, tandis qu’un onduleur HF désigne un onduleur haute fréquence.
Nous présentons ci-dessous, dans cet article, la différence entre onduleur haute fréquence et onduleur basse fréquence.
Dans de nombreux supports promotionnels, les clients ne voient que « onduleur solaire » ou « onduleur hybride ». En réalité, selon l’environnement d’utilisation, il existe deux types d’onduleurs adaptés : les onduleurs haute fréquence et les onduleurs basse fréquence.
Commençons par la différence la plus simple et la plus intuitive : les onduleurs basse fréquence intègrent un gros transformateur, tandis que les onduleurs haute fréquence n’ont qu’un très petit transformateur servant de tampon de tension ou de courant, ou n’en ont tout simplement pas (l’onduleur haute fréquence de Xindun Power est équipé d’un transformateur).
Pour les charges inductives telles que les pompes à eau, les moteurs et les grands climatiseurs, la puissance au moment du démarrage atteint 3 à 6 fois la puissance nominale. Par exemple, une pompe de 1 kW peut demander 3 kW à 6 kW à l’instant d’ouverture. Le transformateur de l’onduleur basse fréquence joue alors un rôle de tampon et absorbe le choc. Corrigeons aussi une idée reçue sur le dimensionnement : on ne couple pas une charge de 1 kW à un onduleur de 1 kW. S’il s’agit d’une charge inductive, une charge de 1 kW doit être associée à un onduleur basse fréquence de 3 kW. Pour un onduleur haute fréquence, il faut un onduleur de 4 à 5 kW pour travailler avec cette charge.
Ensuite, ce que l’on appelle haute fréquence et basse fréquence n’est pas le 50 Hz ou 60 Hz indiqué sur l’onduleur, mais la fréquence de conversion entre le continu et l’alternatif. En haute fréquence, l’onduleur décharge la batterie et inverse l’énergie de sortie, ce qui réduit fortement les pertes dans le processus.
Ajoutons un détail important : les onduleurs haute fréquence inversent sous haute tension. Ils peuvent donc utiliser l’entrée CC haute tension des panneaux solaires pour l’inverser directement en CA haute tension, puis l’envoyer à la charge alternative. Les onduleurs basse fréquence ne peuvent inverser que le CC basse tension de la batterie en CA basse tension (inversion basse tension, donc forcément basse fréquence), puis l’élever via un transformateur pour obtenir du CA haute tension destiné à la charge. Cela explique aussi pourquoi le rendement de sortie des onduleurs haute fréquence est de 93 à 94 %, contre 85 % pour les onduleurs basse fréquence. L’inconvénient est tout aussi clair : pour les charges inductives, il faut un onduleur haute fréquence de puissance relativement élevée pour porter la charge (parce qu’il n’y a pas de gros transformateur intégré).
Enfin, il y a la différence de plage d’entrée solaire. À spécification 48 VDC identique, l’entrée solaire maximale de l’onduleur haute fréquence est de 500 VDC, celle de l’onduleur basse fréquence de 150 à 180 VDC. Pourquoi un écart aussi grand ? Parce qu’il est dicté par le principe de fonctionnement : l’onduleur haute fréquence inverse à haute tension, l’onduleur basse fréquence inverse à basse tension ; la logique de conception du MPPT n’est donc pas la même.

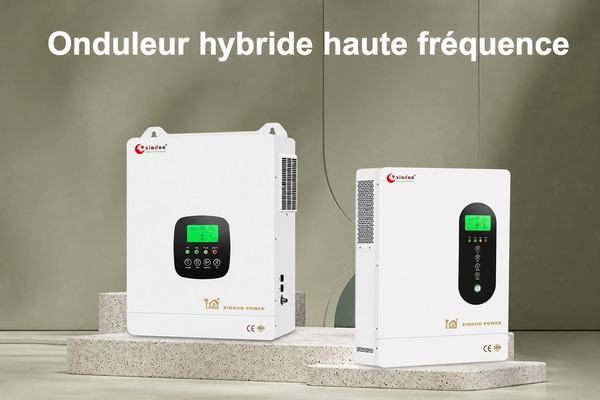

Cette logique d’entrée solaire élevée des onduleurs haute fréquence a ensuite ouvert de nombreuses technologies dérivées. Par exemple, les onduleurs hybrides haute fréquence Xindun Power des séries HFP et HF : en plus de pouvoir fonctionner sans batterie et d’inverser directement le CC solaire en CA, ils proposent une fonction de « compensation » de sortie. Lorsque la puissance de l’onduleur solaire n’atteint pas la puissance nominale de la charge, l’onduleur hybride Xindun Power détecte la situation via une commande par puce intelligente et appelle l’énergie du réseau ou de la batterie pour compenser la sortie, afin que la charge travaille à sa puissance nominale et que sa durée de vie soit prolongée.
En mode de fonctionnement avec batterie, l’onduleur hybride HFP et HF de Xindun Power appelle le BMS intégré à son programme pour communiquer en temps réel avec la batterie lithium, de sorte que toutes les données batterie restent synchronisées. On évite ainsi le retard d’induction où l’onduleur laisserait encore travailler une batterie lithium déjà trop déchargée ou déjà pleine.
Notre onduleur Xindun Power de la série HF est également équipé de contacts secs pour basculer instantanément entre le réseau et le groupe électrogène, afin de garantir une alimentation externe continue.
Si vous souhaitez en savoir plus sur les onduleurs haute et basse fréquence, contactez Xindun Power : nous vous présenterons plus en détail nos produits.
