Diferencia entre inversor monofásico y trifásico
Los inversores solares se utilizan más comúnmente en sistemas de energía solar, donde la corriente continua generada por los paneles solares se convierte en corriente alterna, que puede ser utilizada por aparatos eléctricos. Pero ¿cuál es la diferencia entre inversor monofásico y trifásico?
Antes que nada, entendamos, ¿qué es la ‘fase’? El término “fase” se refiere a cables activos trifásicos (A/B/C o L1/L2/L3). Los transformadores generalmente generan tres cables activos y un cable neutro (cable N), y algunos también pueden conducir a un cable de tierra (PE).
Entonces, ¿qué son los inversores monofásicos y trifásicos?
●Inversor solar monofásico
Los inversores convierten la corriente continua en corriente alterna para la salida, mientras que los inversores solares monofásicos convierten el voltaje de CA de salida a monofásico, como CA 220 V o 230 V. (Diferentes países y regiones tienen diferentes voltajes de salida)

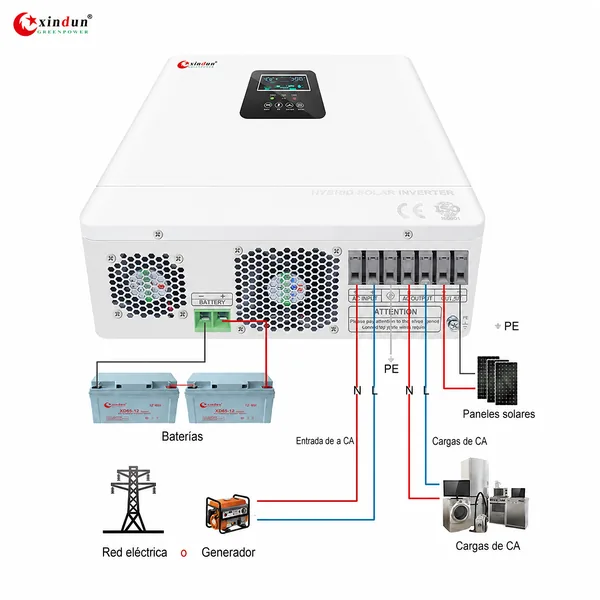

Hay tres enchufes en la interfaz del inversor solar monofásico, etiquetados como “N”, “L” y “PE”:
L representa el cable vivo (marcado con la letra ‘L’ Live Wire) en rojo o marrón;
N representa el cable neutro (marcado con la letra ‘N’ Cable neutro) con una línea azul o blanca;
PE representa el cable de tierra (marcado con la letra ‘E’Earth) con líneas alternas amarillas y verdes.
Los inversores solares monofásicos se utilizan normalmente para la generación de energía a pequeña escala, como en sistemas solares para casas individuales. La electricidad monofásica se utiliza habitualmente para la iluminación del hogar y pequeños electrodomésticos. Los inversores solares monofásicos suelen ser más baratos que los inversores solares trifásicos porque su diseño es más sencillo.
Los inversores solares monofásicos pueden determinar el punto de funcionamiento óptimo de los paneles solares, lo que ayuda a maximizar la generación de energía.
Además, se pueden utilizar inversores solares monofásicos para conectar paneles solares en paralelo, simplificando el proceso de instalación y reduciendo los costes generales.
●Inversor solar trifásico
Un inversor solar trifásico convierte el voltaje de CA de salida a trifásico, como CA 380 V o 400 V. La electricidad trifásica se compone de tres potenciales de CA con la misma frecuencia, igual amplitud y una diferencia de fase de 120° en secuencia.

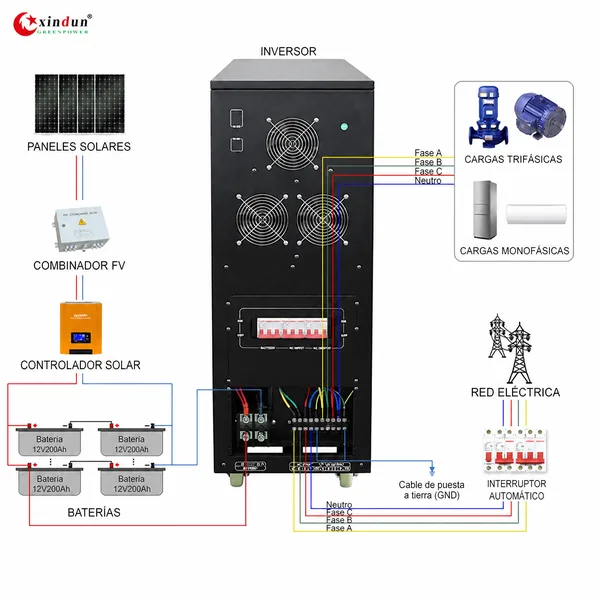

La interfaz del inversor solar trifásico tiene cinco orificios, a saber, A, B, C, N y PE. Según lo dispuesto en la norma nacional GB7947-2010, en circuitos trifásicos, la fase A es amarilla, la fase B es verde, la fase C es roja y N representa la línea cero. Se utilizan líneas azules o blancas; PE representa el cable de tierra, usando líneas alternas amarillas y verdes. A. Las tres fases B y C a veces se representan como L1, L2, L3 o U, V, W, respectivamente.
Un resumen simple es: interfaz de 5 orificios, nivel de voltaje de 400 V.
Al instalar un inversor solar trifásico, es común escuchar trifásico de cuatro hilos y trifásico de cinco hilos. Después de decir “fase”, hablemos de “línea”. Hay varios tipos comunes:
◆ Cable doble monofásico: un cable vivo+un cable neutro.
◆ Monofásico trifilar: un hilo vivo+un hilo neutro+un hilo de tierra.
◆ Trifásico de tres hilos: Tres hilos activos, principalmente para líneas superiores a 10KV.
◆ Trifásico de cuatro cables: tres cables activos + un cable cero, utilizado principalmente para líneas de bajo voltaje de 380 V/220 V (400 V/230 V). El cable cero de trabajo N también se utiliza como cable de protección de conexión a tierra PE, que puede denominarse cable neutro de protección y estar representado por NPE. Es adecuado para campos eléctricos con equilibrio básico de cargas trifásicas.
◆ Trifásico de cinco cables: un sistema de suministro de energía con tres cables activos, un cable cero y un cable de tierra, que separa estrictamente el cable cero de trabajo N del cable protector dedicado PE. Se utiliza en lugares con altos requisitos de seguridad y requisitos de conexión a tierra para equipos eléctricos.
Los inversores solares trifásicos se utilizan normalmente para la generación de energía a gran escala, como sistemas solares en edificios comerciales o industriales. La electricidad trifásica se utiliza normalmente en sistemas de energía para grandes edificios, fábricas y otras aplicaciones industriales.
Los inversores solares trifásicos son más eficientes que los inversores solares monofásicos debido a la forma en que distribuyen las cargas en la energía trifásica. Esto ayuda a reducir el desperdicio de energía mediante la disipación de calor.
En resumen, la principal diferencia entre el inversor monofásico y el trifásico es su capacidad de salida de energía. Los inversores solares monofásicos son adecuados para pequeños sistemas de energía solar, mientras que los inversores solares trifásicos son adecuados para grandes sistemas comerciales o industriales. Los inversores solares monofásicos suelen ser más baratos, mientras que los inversores solares trifásicos son más eficientes. Al seleccionar inversores para sistemas de energía solar, es importante considerar los requisitos específicos del sistema, así como el presupuesto y la eficiencia energética.

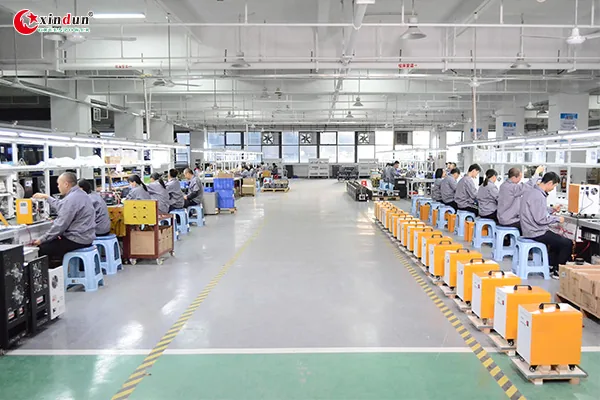

▲ Fábrica de inversores solares monofásicos de Xindun Power

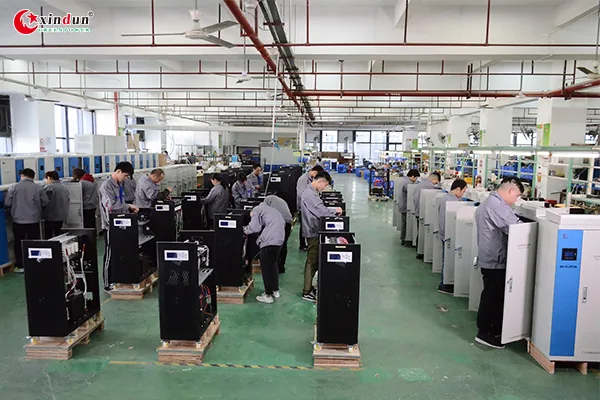

▲ Fábrica de inversores solares trifásicos de Xindun Power
