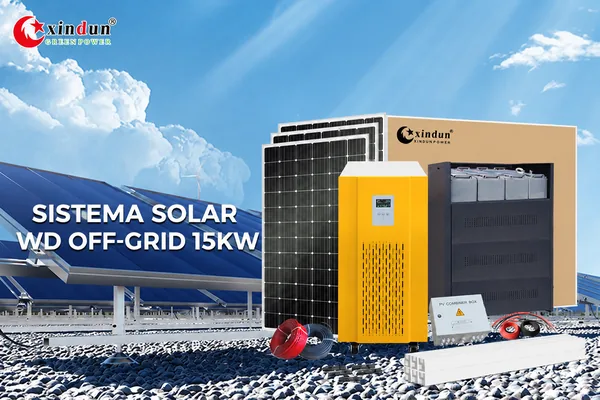

Calculadora del sistema solar de 15KW
Los clientes siempre preguntan cómo elegir la configuración de un sistema de energía solar. Cuando se trata de este tema, muchas personas se sienten muy confundidas. En la práctica, es muy importante personalizar la configuración de un sistema solar y elegir el inversor adecuado con el tamaño de potencia adecuado. ¡Seleccionar la cantidad de paneles solares y baterías también es importante!
Hoy tomamos 15KW por ejemplo, ¿cómo personalizar la configuración de un sistema solar de 15KW?
1.Inversor solar
Deberíamos confirmar el tipo de sistema. ¿Es un SISTEMA ON GRID, un SISTEMA ON/OFF GRID o un SISTEMA OFF GRID? El tipo de sistema determina el tipo de inversor y si necesita o no llevar baterías. Tomemos como ejemplo el SISTEMA FUERA DE LA RED, un sistema solar FUERA DE LA RED de 15 KW debe configurar un inversor FUERA DE LA RED de 15 KW y 192 VCC.
Tamaño de potencia:
Potencia nominal: 15 KW/18,75 KVA,
Voltaje de la batería: 192 VCC
Característica:
â Salida de onda sinusoidal pura;
â Transformador toroidal de alta eficiencia con menor pérdida;
â Pantalla de integración LCD inteligente;
â Corriente de carga CA 0-20A ajustable; configuración de capacidad de la batería más flexible;
â Tres tipos de modos de trabajo ajustables: primero CA, primero CC, modo de ahorro de energía;
â Función adaptativa de frecuencia, adaptarse a diferentes entornos de red;
â Controlador PWM o MPPT incorporado opcional;
â Función de consulta de código de falla agregada, que facilita al usuario monitorear el estado de operación en tiempo real;
â Admite generador diésel o gasolina, adapta cualquier situación eléctrica difícil;
â Puerto de comunicación RS485/APP opcional.
2. Controlador de carga solar MPPT
Un sistema inversor de 15 KW y 192 V CC necesita configurar un controlador de carga solar MPPT de 192 V y 100 A de una sola pieza.
Parámetro de la siguiente manera:
Corriente nominal: 100A
Voltaje nominal del sistema: 192 V
Voltaje máximo de entrada fotovoltaica: 450 V
Potencia máxima del conjunto fotovoltaico: 11,2 kw*2
Rango de voltaje de seguimiento MPPT: 240-360 V
Número de ruta MPPT: 2
Rango de voltaje de funcionamiento recomendado: 240-320 V
3.Panel solar
Para determinar la cantidad de paneles solares. Normalmente, la potencia total de los paneles solares es del 60% al 100% de la del inversor. (Para el panel solar de 380 vatios, serán de 24 a 40 piezas) siempre lo configuramos al 70 %, serán 28 piezas de paneles solares de 380 vatios en uso práctico (7 piezas en serie y 2 grupos en paralelo*2 rutas). Si el cliente desea utilizar la energía solar de manera más eficiente, la haremos entre 90 y 100 % (36-40 paneles solares de 380 vatios)
Parámetro del panel solar de 380 vatios de la siguiente manera:
XD-380M-72;
Tipo: Módulo monocristalino;
Pmáx=380W;
Eficiencia celular: 19,68%;
Vmp=38,56V; Imp=9,85A;
Voc=46,27V; Isc=10,53A;
Nivel: Grado A;
Garantía: 10 años;
Dimensión: 1950x990x40mm;
4. Combinador fotovoltaico
Para el sistema solar de más de 5 KW, debemos configurar el combinador fotovoltaico. Dado que el tamaño de potencia del sistema solar es de 15 KW, debemos preparar un combinador fotovoltaico para el sistema. Al igual que con 7 unidades en serie y 2 grupos en paralelo *2 rutas de paneles solares, la cantidad de combinador fotovoltaico es de 2 piezas, tipo 2 en 1 de salida.
combinador fotovoltaico
XTC20NA-2T
2 en 1
Protección de 1000 VCC
5.Batería
El SISTEMA SOLAR OFF GRID funciona con Batería. Entonces necesitamos configurar la batería para ello. Tome ácido de plomo sellado de 12 V y 200 Ah, por ejemplo, el voltaje del sistema es 192 V CC, 192/12 V = 16, por lo que la cantidad de batería es de al menos 16 piezas. Un múltiplo de 16 será adecuado para el sistema solar de 15 kW, como 32 piezas si desea almacenar más energía (cuanto más batería, más paneles solares).
Tipo de batería: ácido de plomo sellado
Voltaje nominal: 12 V.
Capacidad nominal: 200ah
Cantidad: 16 piezas
Sin mantenimiento
6.Rack de montaje de paneles solares
La cantidad del bastidor de montaje de paneles solares se basa en la cantidad de paneles solares. El panel solar de 2 piezas necesita un juego de bastidor de montaje de panel solar. Entonces, 28 paneles solares necesitan 14 juegos de bastidores de montaje de paneles solares.
Cantidad: 14 juegos
carga de viento: 55 m/s
carga de nieve: 1,5 kn/m2
estructura:Aluminio anodizado+acero inoxidable, Ángulo
ajustable, con piezas de instalación
7.Otros accesorios para el sistema solar de 15 KW: cables y conector MC4
Cable de batería de 25 mm2 15 pares
Cable fotovoltaico 4mm2 300M
MC4 5 pares
La siguiente es la tabla calculadora del sistema solar de 15kw:
|
Sistema solar de 15 KW fuera de la red |
|||
| Número de artículo. | Imagen del producto | Descripción de los bienes | Cantidad (unidades) |
| 1 |    |
Inversor solar: |
1 |
| 2 |  |
Controlador de carga solar MPPT: Potencia máxima del conjunto fotovoltaico: 11,2 KW*2 192V,100A. Entrada fotovoltaica máx.800 V. 2 rutas |
1 |
| 3 |    |
Panel solar: |
28 |
| 4 |   |
Combinador fotovoltaico: |
2 |
| 5 |  |
Batería: Voltaje nominal: 12 V. |
16 |
| 6 |    |
Bastidor de montaje de paneles solares: |
para sistema completo |
| 7 |    |
Cables y conector MC4: |
para sistema completo |
Área de aplicación
Proporcionar soluciones estables, confiables y seguras para familias, islas, barcos y otros pequeños sistemas de energía fotovoltaica, especialmente en áreas de escasez de energía, cortes de energía o deslastre de carga como Sri Lanka, EE. UU., Canadá, Australia, Brasil, India…
Ahora que ya sabes cómo calcular un Off Grid Sistema solar de 15 KW¿Y ahora qué? ¿Cómo calcular el otro sistema solar fuera de la red de tamaño de potencia? Realmente es simple, simplemente haga clic en el botón de chat de WhatsApp, deje sus datos y uno de nuestros asesores de ventas le responderá lo antes posible. Una vez que esté en WhatsApp con ellos, le brindarán el conocimiento y la asistencia necesarios para calcular su propio sistema solar. Tan pronto como nos dé el visto bueno para el sistema, entraremos en acción y tendremos su sistema en el techo en un plazo de 8 a 16 semanas. Entonces, ¿a qué estás esperando? Le guiaremos para utilizar el sistema de energía solar fuera de la red para resolver el problema de la electricidad, como cortes de energía o deslastre de carga…
